Exercício 3: Editar a geometria de linhas do lote

Neste exercício, você usará as ferramentas de edição de linha de recurso para modificar a geometria das linhas do lote.

Você irá utilizar dois métodos diferentes para alterar a geometria de dois lotes grandes no final do cul-de-sac.

Primeiro, você aprenderá sobre as alças disponíveis nas linhas do lote. Você irá utilizar alças de linha de lote com as ferramentas de linha do recurso para alterar a geometria de um lote.

Em segundo lugar, você irá unir duas linhas do lote separadas e, a seguir, remover um ponto de intersecção da linha do lote combinada.

Este exercício continua a partir do Exercício 2: Abrir uma extremidade de uma linha de lote.

Adicione um ponto de intersecção a uma linha do lote

  1. Abra Parcel-2C.dwg, que está localizado na pasta de desenhos de tutoriais.
  2. Selecione a linha do lote traseiro que é compartilhada pelos lotes 105 e 106.
  3. Clique na guiaSegmento de lote painel ModificarEditar Geometria.

    O painel Editar geometria será exibido na faixa de opções.

  4. Clique na guiaSegmento de lote painel Editar geometriaInserir PI.

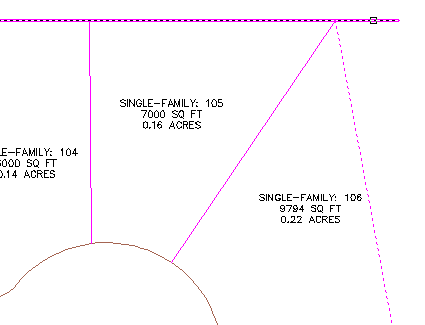

  5. Efetuar snap para a intersecção da linha do lote traseira que separa os lotes 105 e 106. Clique para inserir um ponto de intersecção.
  6. Pressione Enter para aceitar o valor padrão de 0.
  7. Pressione Esc duas vezes para finalizar o comando.

    A linha do lote traseira tem agora um ponto de intersecção no ponto onde os lotes se encontram. Com um PI neste local, é possível editar a linha do lote em um dos lotes sem afetar o outro.

Edite pela alça uma linha do lote

  1. No desenho, selecione a linha do lote que separa os lotes 104 e 105.

    Observe a alça na linha do lote. Esta alça está disponível em linhas do lote anexadas, que são criadas com o ângulo de deslize, a direção de deslize, a com as ferramentas de dimensionamento preciso de linha de rotação disponíveis na barra de ferramentas Ferramentas de layout de lote. É possível usar a alça para deslizar a linha do lote ao longo da linha do lote à qual ela está anexada.

  2. Pressione Esc para cancelar a seleção das linhas do lote.
  3. Selecione a linha do lote traseiro que é compartilhada pelos lotes 105 e 106.

    Observe as alças nas extremidades da linha do lote. Estas alças estão disponíveis nas linhas do lote que foram criadas a partir de outros objetos do Autodesk Civil 3D ou as ferramentas de linha e curva fixas disponíveis na barra de ferramentas Ferramentas de layout de lote. É possível usar estas alças para alterar o local da extremidade da linha do lote.

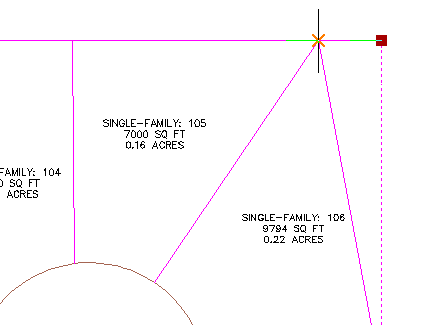

  4. Clique na alça no topo da linha do lote. Arraste a alça na direção da linha do lote que separa os lotes 104 e 105. Efetue o snap para a intersecção das três linhas do lote. Clique para inserir a alça.

    Observe que a área do lote 105 foi alterada. No entanto, há agora uma linha do lote desnecessária ao norte do lote. Você irá excluir a parte desnecessária dessa linha do lote nas etapas seguintes.

Recorte a linha irrelevante do lote

  1. Clique na guiaSegmento de lote painel Editar geometriaRecortar.
  2. Selecione a linha traseira do lote 105 como limite de corte. Pressione Enter.
  3. Selecione a linha do lote ultrapassa o lote 105 como o objeto a ser cortado.
  4. Pressione Enter para finalizar o comando.

Quebrar uma linha de lote

  1. Clique na guiaSegmento de lote painel Editar geometriaQuebrar.
  2. Selecione a linha traseira do lote que é compartilhada pelos lotes 106 até 110.
  3. Na linha de comando, insira F para especificar o primeiro ponto a ser quebrado.

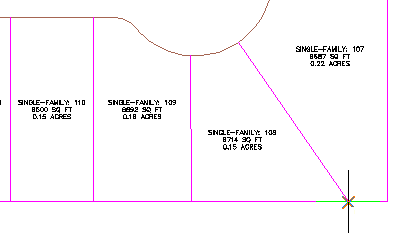

  4. No desenho, efetue o snap para a intersecção da linha traseira do lote e a linha do lote que separa os lotes 107 e 108. Clique na intersecção.
  5. Pressione Enter.

    Dois linhas do lote serão criadas, separadas no ponto especificado.

Unir duas linhas de lote

  1. Clique na guiaSegmento de lote painel Editar geometriaUnir.
  2. No desenho, clique nas duas linhas do lote que formam o canto sudeste do lote 106.
  3. Pressione Enter.

    As duas linhas do lote se tornarão uma única entidade.

Excluir um ponto de intersecção

  1. Clique na guiaSegmento do lote painel Editar geometriaExcluir PI.
  2. No desenho, selecione a linha do lote que forma os limites sul e leste do lote.

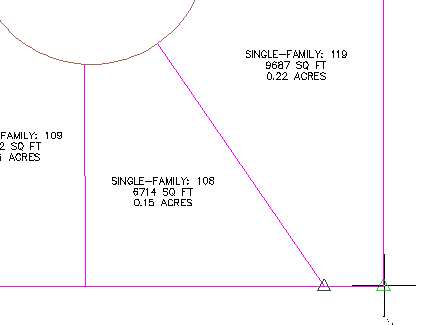

  3. Clique no PI verde no canto sudeste do lote 108.
  4. Pressione Enter duas vezes para finalizar o comando.

Para continuar para o próximo tutorial, vá para Exibir e analisar lotes.
