Exercício 4: Trabalhar com propriedades de legenda

Neste exercício, você usará as ferramentas padrão do AutoCAD para controlar as propriedades das legendas individuais e de grupo.

É possível alterar as propriedades de:

• um objeto de legenda individual
• um grupo de objetos de legenda

Este exercício continua a partir do Exercício 3: Selecionar e movimentar legendas.

Examinar as propriedades da legenda

Nota:

Este exercício usa o Labels-2b.dwg com as modificações feitas no exercício anterior.

1. Na linha de comando, insira LISTA.
2. No alinhamento da West Street, clique em uma legenda de estaca e em uma legenda de rumo sobre distância. Pressione Enter.

   A janela de texto do AutoCAD aparece, exibindo o tipo de objeto, tipo de legenda e a camada dos objetos de legenda selecionados.

   Por exemplo, em AECC_ALIGNMENT_STATION_LABEL_GROUP

   • ALIGNMENT é o tipo de objeto
   • STATION_LABEL indica que é um objeto de legenda de estaca
   • GROUP indica que o objeto de legenda é parte de um grupo de legenda

   AECC_ALIGNMENT_TANGENT_LABEL não é seguido por GROUP porque é um objeto individual de legenda.

3. Feche a janela de texto do AutoCAD.

   A seguir, você irá alterar o estilo de legenda de um objeto de legenda individual.

Alterar o estilo de uma única legenda

1. Clique na legenda da curva perto de estaca 0+040. Clique com o botão direito do mouse. Clique em Propriedades.
2. Na paleta Propriedades, altere o Estilo de legenda da curva para Estilo de legenda da curva Dados de projeto .
3. Pressione Esc para cancelar a seleção da legenda.

Alterar o estilo de um grupo de legendas

1. Clique na legenda de estaca 0+040.

   Todas as legendas de estaca são realçadas, indicando que elas fazem parte de um grupo de legendas.

2. Clique com o botão direito do mouse. Clique em Propriedades.
   Nota:

   A seleção de Editar legendas de alinhamento no menu de contexto abre a caixa de diálogo Legendas de alinhamento, onde é possível alterar o conjunto de legendas de alinhamento.

3. Na paleta Propriedades, em Legendagem, altere o Estilo da legenda da estaca principal para Perpendicular à marca .
4. Pressione Esc.

Inverter uma legenda para o lado oposto do alinhamento

1. Ctrl+clique na legenda do ponto da geometria PC: 0+018.54.
2. Na paleta Propriedades, procure as propriedades disponíveis. Em Geral, altere a propriedade Invertido para Verdadeiro. Feche a paleta Propriedades.
3. Pressione Esc para cancelar a seleção das legendas.

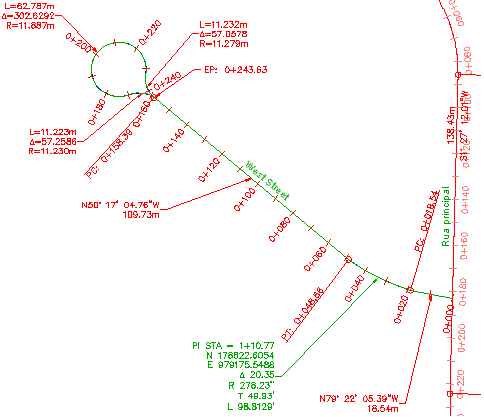

   Legendas de alinhamento com propriedades modificadas

Para continuar para o próximo tutorial, vá para Alterar o conteúdo de uma legenda.
