Exercício 4: Subdividir um lote com uma linha de abertura

Neste exercício, você irá subdividir um lote com um segmento que se abre a partir de um ponto de referência na linha traseira.

Este exercício continua a partir do Exercício 3: Subdividir um lote com uma Linha de deslize.

Especifique as configurações de criação de lote

  1. Abra Parcel-1D.dwg, que está localizado na pasta de desenhos dos tutoriais.
  2. Clique na guiaInício painel Criar projeto menu suspenso LoteFerramentas de criação de lote Pesquisa.
  3. Na barra de ferramentas Ferramentas de layout do lote, clique em .
  4. Especifique os seguintes parâmetros:

    Ao especificar cada parâmetro, observe que um gráfico de visualização é exibido na parte inferior da janela Ferramentas de layout do lote.

    Dimensionamento do lote

    Layout automático

    • Área mínima: 8000.00
    • Testada mínima: 40.0000
    • Utilizar testada mínima no deslocamento: Sim
    • Deslocamento da divisa frontal: 20.0000
    • Largura mínima: 40.0000
    • Profundidade mínima: 50.0000
    • Utilizar profundidade máxima: Sim
    • Profundidade máxima: 200.0000
    • Preferência de solução múltipla: Utilizar menor área
    • Modo automático: Desativado
    • Distribuição do resto: Inserir o resto no último lote

Criar lotes usando uma linha de abertura

  1. Na barra de ferramentas Ferramentas de layout do lote, clique em Linha de abertura – Criar.
  2. Na caixa de diálogo Criar lotes – layout, para o Estilo de lote, selecione família única. Deixe as demais configurações com seus valores padrão. Clique em OK.
  3. No desenho, selecione a legenda da área do lote grande no canto nordeste do terreno.

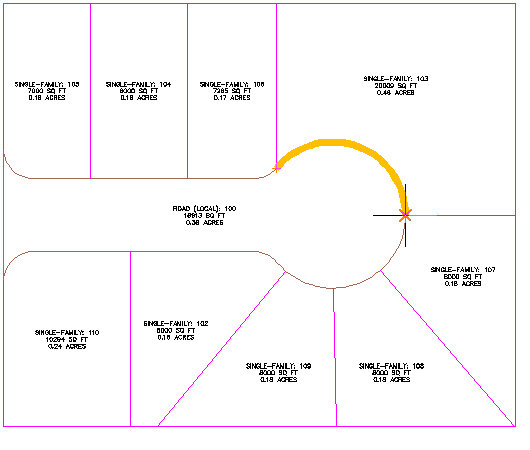

  4. Especifique os pontos inicial e final da testada do lote, conforme mostrado na imagem a seguir.

    Observe que, ao mover o cursor para especificar o ponto final, uma linha amarela exibirá a testada proposta.

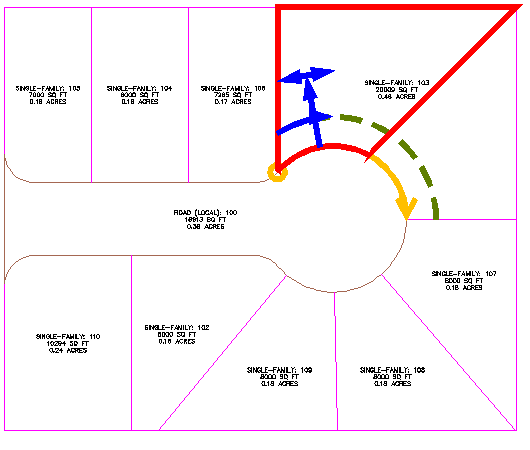

  5. Clique no canto nordeste do lote para especificar o ponto de abertura.

    Um gráfico de visualização será exibido.

  6. Pressione Enter para criar o lote.

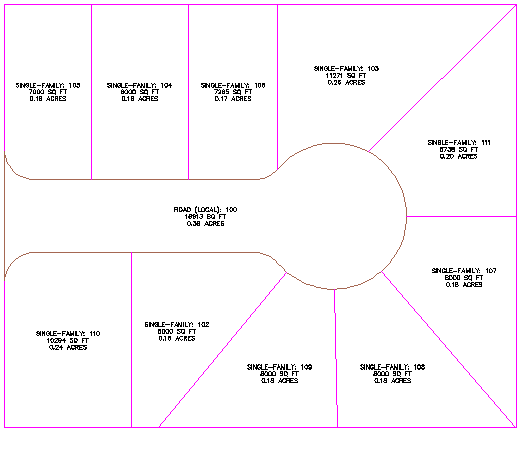

    O novo lote é criado e legendado.

  7. Pressione a tecla Esc para finalizar o comando.

Para continuar com este tutorial, vá para Exercício 5: Trabalhar com alinhamentos e lotes.
