Para adicionar uma linha livre entre duas curvas em um alinhamento

Adicione linhas livres para criar geometria de alinhamento baseada em restrição para as áreas de seu projeto que necessitam manter a tangência entre duas curvas.

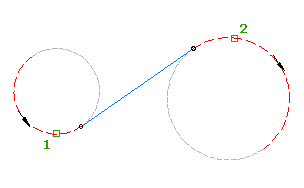

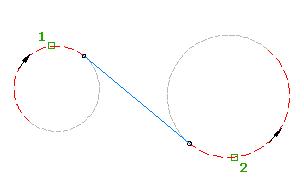

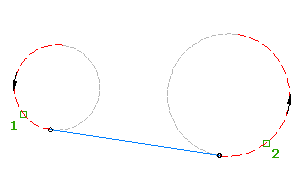

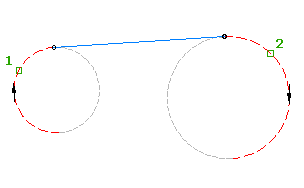

Esta entidade mantém tangência para ambas as curvas de anexação (2). Há quatro soluções possíveis para esta entidade, dependendo da direção das curvas.

Para adicionar uma linha livre (entre duas curvas)

  1. Clique no alinhamento. Clique na guia Alinhamentopainel ModificarEditor de geometria Pesquisa.
  2. Na barra de ferramentasFerramentas de layout de alinhamento, clique em Linha livre (entre duas curvas).
  3. Especifique a entidade de curva pela qual você deseja adicionar a linha livre.
  4. Especifique a entidade de curva para a qual você deseja adicionar a linha livre.
