Caixa de diálogo Configurações de ajuste de COGO

Utilize esta caixa de diálogo para especificar quais métodos de ajuste exibir na caixa de diálogo Ajuste de poligonal, qual método é o padrão, e as cores para exibir os resultados na caixa de diálogo e no desenho. Você também pode utilizar esta caixa de diálogo para especificar como os dados da curva são tratados quando ajustados.

Métodos de ajuste

Especifica os métodos de ajuste para exibir na caixa de diálogo Ajuste de poligonal, o método de ajuste padrão, e as cores para utilizar para cada método ao exibir os resultados na caixa de diálogo e no desenho.

• Bússola: um método de correções onde os erros de fechamento são presumidos tanto por causa dos erros nos ângulos observados quanto por erros nas distâncias medidas. Os erros de fechamento em latitude e partida são distribuídos de acordo com a relação do comprimento da linha para o comprimento total do poligonal
• Trânsito: um método de balanceamento de uma poligonal onde se presume que os erros de fechamento são menos causados pelos erros nos ângulos observados do que pelos erros na distância medida. As correções são distribuídas de acordo com a relação da latitude e o desvio de cada lado da poligonal para as somas da latitude e desvios da poligonal inteira.
• Crandall: um método de balanceamento de uma poligonal onde todos os erros angulares são distribuídos ao longo da poligonal e todos os ajustes da poligonal ocorrem por causa das modificações das distâncias da poligonal. A modificação de distância é feita para cada perna, para que a soma dos quadrados seja um mínimo. As correções correspondentes aos erros de fechamento presumem que os erros de fechamento são aleatórios e distribuídos normalmente, e que todos os erros angulares foram ajustados antes da rotina de ajuste.
• Conceder linha: utilizado somente para poligonais abertas. Dimensiona e rotaciona a poligonal com base na linha que é definida pelo ponto inicial e o ponto de fechamento que você especificar na caixa de diálogo Ajuste de poligonal.

  Na ilustração a seguir, a poligonal original é uma linha preta sólida e a poligonal ajustada com o método Conceder linha é uma linha preta pontilhada. As linhas vermelhas não fazem parte da poligonal, mas são linhas de referência para mostrar os ajustes de rotação e de escala.



• Angular: especifica a cor a ser utilizada para exibir os resultados do equilíbrio angular na caixa de diálogo Ajuste de poligonal.

Ajustar curvas

Esta configuração define como os dados da curva em uma poligonal são representado para o ajuste. As curvas em si não podem ser ajustadas, para que as linhas são adicionadas na poligonal representem curvas e, para que as curvas sejam removidas. Você pode especificar se as linhas são adicionadas entre os banzos, ou se elas são adicionados nos PIs da curva.

Banzo transversal

Cria uma linha através do banzo da curva.

Quando você selecionar este método, os lados que representam as curvas são listados como “<número do lado> Arco " na caixa de diálogo Ajuste de poligonal.

No PI

Adiciona linhas que efetuam a intersecção no PI da curva.

Estender tangentes para PI

Especifica os lados da tangente adjacente da poligonal são estendidos para os PIs da curva, consolidando os lados.

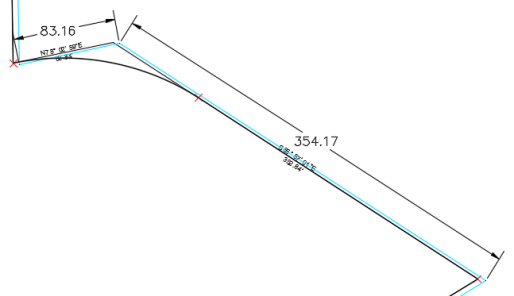

• Quando a caixa de seleção Estender tangentes para PI estiver selecionada, os lados que representam as curvas são consolidados com os lados da tangente adjacente se eles forem tangentes as curvas. Na ilustração a seguir, o lado que representa a curva desde o PI até o PT será consolidado com o lado adjacente na poligonal. As dimensões são usadas na ilustração para representar os lados resultantes.



  Os lados que são consolidados são listados com seus componentes consolidados como "<número do lado > Arco 2 - Linha ", por exemplo, na caixa de diálogo Ajuste de poligonal.

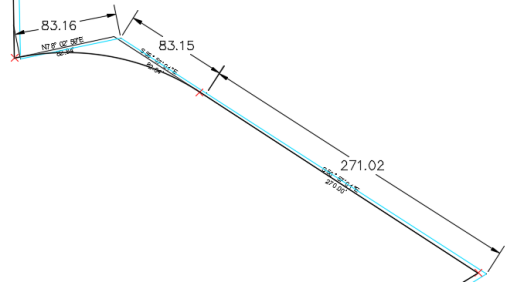

• Quando a caixa de seleção Estender tangentes para PI estiver desmarcada, os lados que representam as curvas não são consolidados com os lados da tangente adjacente. Na ilustração a seguir, o lado que representa a curva desde o PI até o PT não é consolidado com o lado adjacente na poligonal. As dimensões são usadas na ilustração para representar os lados resultantes.



  Os lados que representam as curvas são listados como “<número do lado > Arco 1" e "<número do lado > Arco 2, por exemplo, na caixa de diálogo Ajuste de poligonal.
