Você pode especificar que tipo de ponto de conexão deseja usar no layout de redes de tubulação.
Em uma estrutura, os pontos de conexão definem os locais aos quais a tubulação pode ser conectada.
A ilustração a seguir mostra uma estrutura retangular com pontos de conexão no centro de cada parede (indicados com círculos) e um ponto de inserção no centro da estrutura.

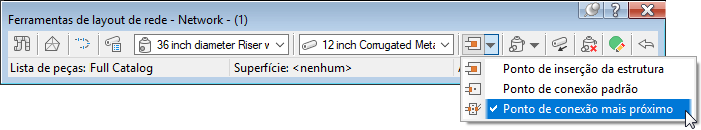

Ao definir o layout de uma rede de tubulação, você pode selecionar que tipo de ponto de conexão deseja usar. Você também pode redefinir os pontos de conexão depois de definir o layout da rede de tubulação.
Ponto de inserção da estrutura: Esta opção insere a estrutura com base no ponto de inserção, e o ponto de inserção da estrutura é usado como ponto de conexão. Essa opção replica o comportamento existente no Autodesk Civil 3D 2019 e em versões anteriores.
Nota: Se essa for a única opção disponível para seleção na lista, e as outras opções estiverem esmaecidas, a estrutura selecionada para inserção não terá pontos de conexão definidos.
Ponto de conexão padrão: Esta opção insere a estrutura com base no ponto de conexão padrão (o primeiro ponto de conexão definido para uma estrutura), e o ponto de conexão padrão é usado como ponto de conexão.
Ponto de conexão mais próximo: Esta opção insere a estrutura com base no ponto de inserção, e o ponto de conexão mais próximo é usado como ponto de conexão. Depois de inserir uma estrutura, quando move o cursor sobre ela, você pode ver os pontos de conexão disponíveis (exibidos como círculos na ilustração a seguir).
Quando você move o cursor para longe da estrutura, um gráfico temporário representando a tubulação é desenhado a partir do ponto de conexão da estrutura que está mais próximo ao cursor.
À medida que você move o ponteiro pela estrutura, o gráfico de tubulação é desenhado a partir do ponto de conexão mais próximo seguinte.
Quando você seleciona o ponto da segunda estrutura, a estrutura é inserida no desenho, e a extremidade da tubulação é acoplada ao ponto de conexão da segunda estrutura que está mais próximo à primeira estrutura.
Edição da rede de tubulação
Quando você edita uma rede de tubulação usando alças, as extremidades da tubulação podem ser acopladas a um ponto de conexão ou ao ponto de inserção da estrutura. A ilustração a seguir mostra o acoplamento de uma tubulação ao ponto de conexão mais próximo à posição do cursor quando a tubulação é editada por meio de alças.
Você também pode usar os comandos Redefinir conexão contidos na guia contextual Rede de tubulação da faixa de opções para redefinir as conexões da tubulação.
Conteúdo da rede de tubulação com pontos de conexão e alças
Os seguintes tipos de peças nos catálogos Drenagem genérica com conexões de tubulações – Imperial e Drenagem genérica com conexões de tubulações – Métrico foram atualizados com novas alças e pontos de conexão:
- Estruturas subterrâneas retangulares: Foram adicionados pontos de conexão de tubulação à parte central interna de cada parede.
- Estruturas cilíndricas excêntricas: Foi adicionado um único ponto de conexão de tubulação ao centro do barril subterrâneo.
- Grelhas retangulares: Foram adicionadas alças de movimentação ao canto posterior esquerdo, à parte posterior central e ao canto posterior direito de cada grelha retangular. Foram adicionadas alças de rotação à parte posterior central de cada grelha retangular.
Você pode adicionar pontos de conexão a peças personalizadas usando as ferramentas de Utilitários de formas de peças de infraestrutura do Autodesk Inventor. Para obter mais informações, consulte Para adicionar pontos de referência.
