Para criar pontos por recorte

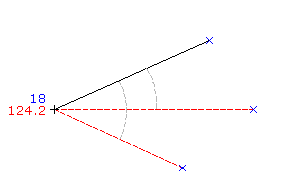

Cria um ponto em uma posição calculada da ângulos medidos entre três pontos conhecidos.

Para criar o ponto, insira o ponto de vista traseira (referência) e a seguir insira os dois pontos que são avistados, seguidos pelos ângulos para cada um dos pontos de avistados.

  1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
  2. Guia Início painel Criar dados de terreno Menu Pontos Criar pontos - Diversos Recortar .
  3. Especifique o primeiro ponto, que é o ponto de vista traseira (ou de referência).
  4. Especifique o segundo ponto.
  5. Especifique o terceiro ponto.
  6. Insira o ângulo entre o primeiro e o segundo ponto.
  7. Insira o ângulo entre o primeiro e o segundo ponto.
  8. Se solicitado, insira o nome do ponto, descrição e elevação.
  9. Pressione Enter para finalizar o comando.
Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Sobre como controlar a aparência de pontos em um desenho.
