Vários fatores controlam como um ponto é exibido em um desenho.
Estilo de ponto e Estilo de legenda de ponto
O estilo do ponto e o estilo da legenda de ponto controlam a aparência básica de um símbolo e legenda de ponto em um desenho.

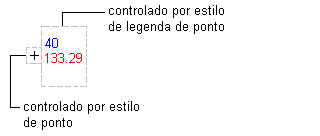

O estilo do ponto determina a aparência do símbolo do ponto, e o estilo da legenda do ponto determina como o ponto será legendado:
Cada ponto de desenho separado pode diretamente fazer referência a um estilo de ponto e um estilo de legenda de ponto. Estes estilos individuais de ponto são atribuídos quando o ponto é criado. Os estilos individuais de ponto atribuídos durante a criação de pontos são determinadas por correspondência de chaves de descrição ou pelos estilos especificados na caixa de diálogo Criar pontos. Um ponto não é necessário para fazer referência a um estilo de ponto ou estilo de legenda de ponto. (Se um ponto não faz referência a um estilo de ponto, o estilo referenciado pela camada na qual o ponto é criado é utilizado.
Se um ponto não faz referência a um estilo de ponto ou estilo de legenda de ponto, a propriedade estilo do ponto ou legenda de estilo de ponto para o ponto estará vazia quando visualizado no Editor de ponto ou vista de lista de pontos. Você pode alterar ou remover estilos individuais de ponto utilizando o Editor de pontos ou o vista de lista de pontos.
Um grupo de pontos pode fazer referência a um estilo de ponto padrão e um estilo de legenda de ponto padrão. Visualizar ou alterar estes estilos padrões de grupo de pontos utilizando a guia Informações ou a guia Sobreposições na caixa de diálogo Propriedades de grupo de pontos. Se alterar o estilo de uma guia, as outras guias são atualizadas para refletir a alteração.
Além disso, os estilos padrões para um grupo de pontos pode ser designado como estilos de substituição grupos de pontos. Utilize a caixa de seleção na guia Substituições da caixa de diálogo Propriedades de grupo de pontos para especificar que um grupo de pontos de estilo é um estilo de substituição.
O seguinte descreve, em ordem de prioridade, qual dos estilos previamente descritos são utilizados para exibir um ponto no desenho:
| Estilo | |
|---|---|
| Estilos de substituição de grupo de pontos | A coleção de estilos de objetos (Árvore de configurações) Se o ponto pertence a mais de um grupo de pontos que especificam estilos de substituição, os estilos de substituição especificados pelo grupo de pontos mais alto na ordem de exibição do grupo de pontos são utilizados para desenhar o ponto. Para obter mais informações, consulte Para alterar a ordem de exibição dos grupo de pontos. |
| Estilos de pontos individuais | |
|
Estilos padrão de grupo de pontos |
Coleção de formatos de arquivos de pontos (guia Configurações) |
| O grupo _Todos os pontos |
Coleção de conjuntos de chaves de descrição (árvore Configurações) |
Todos os pontos pertencem ao grupo de pontos _Todos os pontos. Para exibir todos os pontos em um desenho que usam o mesmo estilo, especifique um estilo de substituição para o grupo de pontos _Todos os pontos, e a move para a parte superior da ordem de exibição do grupo de pontos.
Configurações de exibição de estilo de ponto
Utilize as configurações de exibição do Estilo do ponto para controlar se o símbolo do ponto e/ou a legenda de ponto é desenhada para qualquer ponto que é exibido usando o estilo de ponto. Na guia Exibir na caixa de diálogo Estilo de ponto , a coluna Visível controla a visibilidade de símbolos de ponto e legendas de ponto. Para alterar a visibilidade de símbolos de ponto, altere a visibilidade para o componente Marcador. Para alterar a visibilidade de legendas de pontos, altere a visibilidade para o componente Legenda.
Camadas
Utilize a camada de pontos para controlar a aparência de um ponto em um desenho.
Especifique uma camada de pontos para um ponto ao definir sua propriedade de Camada. Defina a propriedade de Camada durante a criação do ponto (usando correspondência de chave de descrição ou as opções na caixa de diálogo Criar pontos) ou após o ponto ser criado (usando o Editor de ponto ou a vista de lista de pontos).
Se um ponto pertence a mais de um grupo do ponto, o grupo de pontos mais alto controla a visibilidade do ponto na ordem de exibição do grupo de pontos.
Um ponto pode ser exibido usando as propriedades da camada, como a visibilidade, cor, tipo de linha e espessura da linha. Se um estilo de ponto individual ou estilo de legenda de ponto é usado para exibir um ponto (como descrito anteriormente neste tópico), as especificações ByBlock ou ByLayer no estilo de ponto ou estilo de legenda de ponto fazem referência à camada atribuída ao ponto.
