Para criar pontos em uma intersecção perpendicular

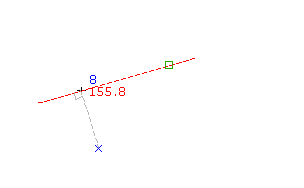

A partir de um ponto especificado, o ponto criado é perpendicular em uma linha, mas radial em uma curva. O ponto é perpendicular a um ponto selecionado e uma linha.

  1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
  2. Guia Início painel Criar dados de solo menu Pontos Criar pontos - Intersecções Perpendicular .
  3. Selecione um objeto.
  4. Especifique o ponto perpendicular ao efetuar uma das seguintes situações:
    • Selecione um ponto no desenho.
    • Utilizar os comandos transparentes para especificar o ponto perpendicular.
  5. Insira uma descrição ou pressione Enter para ignorar a descrição.
  6. Insira uma elevação para o ponto ou pressione Enter para ignorar a elevação.
Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Sobre como controlar a aparência de pontos em um desenho.
