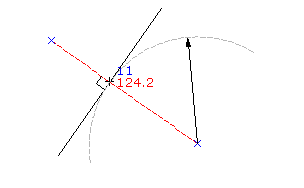

Para criar pontos a uma distância/intersecção perpendicular

Cria um ponto que é radial para um círculo e um ponto selecionado.

Especifique os valores ao selecionar pontos no desenho, usando comandos transparentes ou inserindo valores na linha de comando.

  1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
  2. guia Início painel Dados menu Pontos Criar pontos - Intersecções Distância/ perpendicular .
  3. Especifique o ponto radial ao efetuar um dos seguintes procedimentos:
    • Selecione um ponto no desenho.
    • Utilize comandos transparentes para especificar o ponto.
  4. Especifique o raio ao efetuar um dos seguintes procedimentos:
    • Insira um valor de raio.
    • Selecione um ponto no desenho.
    • Utilize comandos transparentes para especificar o raio.
  5. Insira uma descrição ou pressione Enter para ignorar a descrição.
  6. Insira uma elevação de ponto, ou pressione Enter para ignorar a elevação.
  7. Especifique o ponto perpendicular ao efetuar uma das seguintes situações:
    • Selecione um ponto no desenho.
    • Utilizar os comandos transparentes para especificar o ponto perpendicular.
    Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Sobre como controlar a aparência de pontos em um desenho.
  8. Insira uma descrição ou pressione Enter para ignorar a descrição.
  9. Insira uma elevação de ponto, ou pressione Enter para ignorar a elevação.
