Para especificar as opções de exportação de Industry Foundation Class (IFC)

1. Clique em Exportar IFC Pesquisa.

   Alternativamente, na linha de comando, insira ifcexport.

2. Na caixa de diálogo Exportar para IFC, clique em Opções.
3. Na caixa de diálogo Opções de exportação de IFC, na guia Cabeçalho, selecione a versão do esquema a ser usada e insira as informações necessárias.
   • Sistemas de coordenadas de desenho podem ser exportados usando a versão 4 ou 4x1 do esquema. Se um desenho foi atribuído a um sistema de coordenadas, as informações são incluídas automaticamente na exportação de IFC. Quando o arquivo IFC é importado, o desenho principal que é criado é atribuído ao sistema de coordenadas encontrado no arquivo IFC importado.
   • Os alinhamentos do Autodesk Civil 3D e seus dados de perfil de solo acabado associados podem ser exportados usando a versão 4x1 do esquema.
     Nota: Para cada alinhamento, um único perfil de solo acabado é exportado.
   • O nome do desenho ativo em sua tela é exibido na guia Cabeçalho da caixa de diálogo Opções de exportação de IFC. Você pode adicionar informações sobre o arquivo de desenho a ser exportado, como a descrição do desenho, o autor e o nome da empresa, dados de autorização e a localização geográfica. Esta informação é exibida no cabeçalho do arquivo IFC quando o arquivo for visualizado.
   • Outros dados são exportados com o desenho por padrão e incluem o nome do arquivo de desenho de origem e o nome e a versão do aplicativo no qual ele foi criado.
4. Clique na guia Objetos e selecione os objetos a serem incluídos no arquivo IFC.

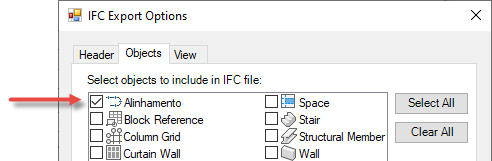

   • Para exportar alinhamentos do Autodesk Civil 3D e seus dados de perfil associados, certifique-se de que a caixa de seleção Alinhamento esteja marcada. Para cada alinhamento, um único perfil de solo acabado é exportado.



     Importante: Os alinhamentos do Autodesk Civil 3D podem ser exportados usando a versão 4x1 do esquema. Você precisa selecionar a versão 4x1 para poder marcar a caixa de seleção Alinhamento na guia Objetos da caixa de diálogo Opções de exportação de IFC. Se não for possível marcar a caixa de seleção, clique na guia Cabeçalho e selecione a versão 4x1 do IFC.
   • Para exportar sólidos criados a partir de objetos do Autodesk Civil 3D, assegure que a caixa de seleção Sólido (3D) esteja selecionada.
5. Clique na guia Vista.
6. Clique em Adicionar quantidade em para exportar os conjuntos de propriedade de quantidade (incluindo os nomes e seus valores) como IfcQuantity.
7. Clique em Adicionar limite de espaço para exportar as informações sobre limites de espaço (incluindo a geometria de limite) para IFC.
8. Em Adicionar limite de espaço, clique em um dos seguintes:
   • Nível 1: calcula e define o limite externo de um espaço.
   • Nível 2: identifica e calcula os limites do espaço interno e externo entre dois ou mais limites de espaço.

   Para determinar o limite de espaço correto:

   • O espaço deve ser totalmente delimitado.
   • A superfície deve sempre apontar para fora do espaço (no material).
   • O limite do espaço somente pode ser criado em espaços associativos.
9. Clique em OK.
