Para criar pontos em uma intersecção alinhamento/alinhamento

Cria um ponto na intersecção de dois alinhamentos ou uma distância de deslocamento a partir de um ou ambos os alinhamentos.

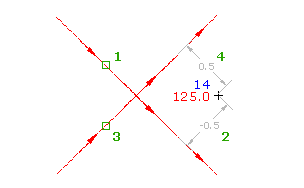

Deve haver uma intersecção de alinhamento no desenho. Escolha dois alinhamentos em intersecção para criar um ponto que esteja deslocado da intersecção.

  1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
  2. Guia Início painel Criar dados de terreno menu Pontos Criar pontos - intersecções Alinhamento/alinhamento .
  3. Selecione um objeto de alinhamento.
  4. Especifique a distância de deslocamento ao executar um dos procedimentos a seguir:
    • Insira uma distância.
    • Selecione um ponto no desenho.
    • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.
  5. Selecione um segundo objeto de alinhamento.
  6. Especifique a distância de deslocamento por meio de um dos métodos a seguir:
    • Insira uma distância.
    • Selecione um ponto no desenho.
    • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.

    No desenho, um X marca cada ponto de intersecção. Se somente uma intersecção for localizada, o ponto será criado automaticamente.

  7. Especifique o ponto de intersecção ao efetuar um dos seguintes procedimentos:
    • Clique perto do X onde deseja criar o ponto.
    • Insira A para inserir pontos em ambas as intersecções.
  8. Insira uma descrição ou pressione Enter para ignorar a descrição.
  9. Insira uma elevação para o ponto ou pressione Enter para ignorar a elevação.
Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Sobre como controlar a aparência de pontos em um desenho.
