Utilize as seguintes alças para editar os acessórios na planta e na vista de modelo. As alças específicas são exibidas em cada ilustração em vermelho.
Tês: deslizar
Esta alça permite que você deslize um tê ao longo de uma tubulação de pressão quando o trecho reto de um tê está conectado a uma tubulação de pressão.

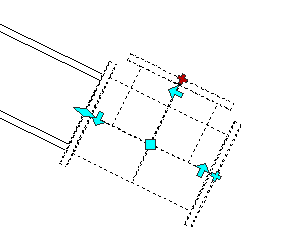

Cotovelos: deslizar
Esta alça permite que você deslize um cotovelo ao longo de tubulação de pressão. Uma alça em forma de diamante está localizada na porta conectada à tubulação de pressão. O efeito do resultado é que a tubulação de pressão aumenta ou diminui, de acordo com a nova localização do cotovelo.
Alterar localização
Esta alça permite alterar a localização de cotovelos, tês e outros acessórios. Os acessórios movidos podem estar ligados a tubulações de pressão. As tubulações encurtam, estendem e alteram a direção enquanto mantêm sua ligação com o acessório movido. A tubulação é esticada e mantém sua conexão com o cotovelo realocado.
Se o acessório está ligado a outro acessório ou equipamento, a edição de alça quebra a conexão.
Rotacionar
Esta alça permite rotacionar um acessório em torno de seu ponto de inserção. Uma alça de rotação não é exibida se o acessório for anexado a outras peças em uma forma que não permite a rotação.

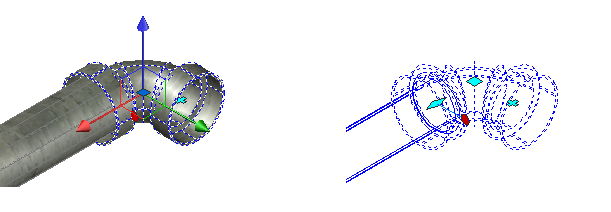

A ilustração a seguir mostra a alça na vista do modelo, nas vistas realistas e de estrutura de arame.
Na vista de modelo, selecionar esta alça exibe uma bússola com marcas de revisão que são espaçadas usando o incremento configuração de snap 3D da bússola.
Inverter
Esta alça permite alterar a orientação do acessório.
Layout contínuo (tubulação de pressão)
Esta alça permite continuar desenhando a rede de pressão adicionando tubulação de pressão. Esta alça aparece em conexões abertas.
