Para criar um número específico de pontos ao longo de um objeto ao dividir o objeto

Cria um número específico de pontos com uma vão regular ao longo de uma linha, uma linha do recurso, uma linha do lote ou um arco. Especifique o número de segmentos e um ponto que é colocado em cada vértice. Os pontos podem ser colocados no objeto ou em um deslocamento.

Quando você cria pontos usando este comando, é possível trabalhar com um objeto de cada vez. Depois que os pontos foram adicionados usando um objeto selecionado, é possível selecionar outro objeto e adicionar pontos usando aquele objeto. Se os objetos selecionados e as opções especificadas ao usar o comando resultarem na criação de pontos duplicados, por exemplo, nos pontos finais compartilhados de duas linhas, somente um único ponto será adicionado. Pontos duplicados não são criados.

  1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
  2. Guia Início painel criar dados de chão Menu pontos Criar pontos - diversos Dividir objeto .
  3. Selecione uma linha, linha de lote, linha do recurso ou arco.
  4. Insira o número de segmentos para dividir o objeto em.
  5. Insira o deslocamento.

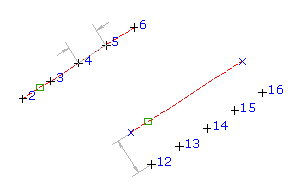

    Uma série de pontos igualmente espaçados são colocados ao longo do objeto no deslocamento especificado.

  6. Para cada ponto, se solicitado, insira o nome do ponto, descrição e elevação.
  7. Pressione Enter para finalizar o comando.
Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Sobre como controlar a aparência de pontos em um desenho.
