Caixa de diálogo Mapeamento de alvo

Utilize esta caixa de diálogo para definir e editar o mapeamento de alvos em submontagens para os nomes de objetos reais no desenho.

Nota: Em alguns casos, o conteúdo da caixa de diálogo é diferente do descrito na seção a seguir. Consulte Caixa de diálogo Mapeamento de alvo (versão anterior) na parte inferior deste tópico.

A caixa de diálogo Mapeamento de alvo do corredor não tem modelo restrito; portanto, você pode mantê-la aberta enquanto faz outro trabalho. Você pode fixar a caixa de diálogo para que ela permaneça expandida ou pode desafixá-la para que somente o título seja exibido quando você mover o cursor para fora dela.

Nome do corredor

Exibe o nome do corredor selecionado para o qual você está definindo alvos.

Estaca inicial
Exibe a estaca inicial da linha base na qual a submontagem selecionada está localizada.
Nota: Os valores de Estaca inicial e Estaca final são atualizados de acordo com a submontagem selecionada.
Estaca final

Exibe a estaca final da linha base na qual a submontagem selecionada está localizada.

Expande a lista de alvos.
Retrai a lista de alvos.
Limpa todos os filtros da lista.
Nota: Para filtrar a lista, clique nos cabeçalhos de coluna e digite um termo de pesquisa.
Atualiza a lista com as alterações feitas nos corredores do desenho.

Guia Deslocamento e elevação

Use esta guia para especificar os alvos de deslocamento e elevação.

Clique no cabeçalho de uma coluna para exibir uma caixa de pesquisa e caixas de seleção que podem ser usadas para a especificação de critérios de filtro.
Submontagem

Exibe o nome das submontagens que requerem os alvos. Expanda as coleções de submontagens para exibir os alvos a serem especificados para as submontagens. Clique em se desejar expandir a lista de alvos das submontagens.

Linha base
Exibe a linha base do corredor.
Nota: Nas linhas base exibidas aqui, a montagem está sendo usada e pode ter alvos para outros objetos.
Região

Exibe a região do corredor em que a submontagem está sendo usada.

Montagem

Exibe a montagem usada para o corredor.

Lado

Exibe o lado da montagem ao qual a submontagem está anexada.

Grupo de montagem

Exibe o nome do grupo de montagem.

Deslocamento

Especifica os alvos de deslocamento ou largura. Clique em uma célula desta coluna para exibir os controles Definir alvos de deslocamento na parte inferior da caixa de diálogo.

Elevação

Especifica os alvos de elevação ou inclinação. Clique em uma célula desta coluna para exibir os controles Definir alvos de elevação na parte inferior da caixa de diálogo.

Definir alvos de deslocamento/Definir alvos de elevação

Use esta seção da caixa de diálogo para especificar os alvos de deslocamento/largura e elevação/inclinação. O título da seção muda de acordo com o local onde você clica na caixa de diálogo. Se você clicar em uma célula da coluna Deslocamento, o título será Definir alvos de deslocamento. Se você clicar em uma célula da coluna Elevação, o título será Definir alvos de elevação.

Filtro de intervalo de deslocamento
Especifica em que intervalo filtrar os alvos disponíveis. Marque a caixa de seleção e insira um valor para especificar o deslocamento. Só os alvos que cumprirem os requisitos do filtro serão exibidos na área Selecionar entidades a serem definidas como alvo.
Selecionar alinhamento e tubulação a serem definidos como alvo/Selecionar perfil e tubulação a serem definidos como alvo
Especifica os alinhamentos ou as tubulações a serem definidos como alvo para deslocamentos/larguras, ou os perfis ou as tubulações a serem definidos como alvo para elevações/inclinações. O título da seção e o tipo de entidade a serem especificados mudam de acordo com a coluna na qual a célula é selecionada: coluna Deslocamento ou coluna Elevação. Clique em para selecionar um objeto no desenho. Clique em para selecionar o objeto por camada.
Selecionar linhas de recurso, polilinhas/polilinhas 3D e imagens de levantamento topográfico a serem definidas como alvo
Especifica as linhas de recurso, as polilinhas ou as imagens de levantamento topográfico a serem definidas como alvo de deslocamentos/larguras, ou as linhas de recurso, as polilinhas 3D ou as imagens de levantamento topográfico a serem definidas como alvo de elevações/inclinações selecionando-as por camada. Selecione o nome de uma camada e clique em para refinar a seleção de objetos dessa camada, se necessário. Clique em para selecionar um objeto no desenho.
Seleção dinâmica de camadas
Se uma camada inteira for selecionada como alvo, novos objetos poderão ser adicionados a essa camada posteriormente. Esses objetos serão adicionados dinamicamente como alvos. Todos os objetos na camada devem estar selecionados para que a camada seja dinâmica.

Para atualizar o corredor depois que os objetos da camada forem alterados ou adicionados, use um dos seguintes fluxos de trabalho:

  • É necessário que a caixa de diálogo Mapeamento de alvo do corredor esteja aberta quando a camada for alterada, ou você deve reabri-la após a alteração da camada.
  • Como alternativa, você pode executar o comando ForceUpdateCorridor ou o comando ForceUpdateAllCorridors para forçar a reconstrução do corredor e a aplicação das alterações.
  • O corredor não obtém um sinal desatualizado exibido na árvore Prospector quando a camada foi alterada. Se outros aspectos do corredor estiverem desatualizados e isso resultar na exibição do sinal desatualizado no corredor na árvore Prospector, o comando Reconstruir também aplicará as alterações da camada dinâmica.
    Nota: O comando Reconstruir nem sempre funciona como esperado, mesmo que um corredor esteja desatualizado e o sinal desatualizado seja exibido. O comando Reconstruir só funciona quando o corredor fica desatualizado devido às alterações feitas na mesma região ou na mesma linha base.
Importante: O comportamento dinâmico de camadas não é compatível com camadas de refexs. Se você adicionar um objeto a uma camada da refex selecionada como alvo na caixa de diálogo Mapeamento de alvo, o objeto não será automaticamente selecionado como alvo. Para usar o novo objeto como alvo, você deve selecioná-lo manualmente. Para isso, clique em ao lado do nome da camada na caixa de diálogo Mapeamento de alvo para exibir a caixa de diálogo Selecionar entidades e, em seguida, selecione o objeto na lista.
Opção de seleção se houver várias

Quando especificar um alvo de deslocamento, você poderá usar estas configurações para determinar que deslocamento deverá ser definido como alvo se houver dois ou mais alvos na lista Selecionar entidades a serem definidas como alvo.

  • Alvo para deslocamento mais próximo
  • Alvo para deslocamento mais afastado
  • Alvo para deslocamento mais plano
  • Alvo para deslocamento mais íngreme

Guia Superfície

Use esta guia para especificar alvos de superfície.

Selecionar uma superfície para todos os alvos de superfície
Especifica uma superfície para atribuir a todos os alvos de superfície. Se o alvo da superfície for o mesmo para todas as submontagens, você poderá usar esta opção em vez de atribuir cada alvo da superfície individualmente.
Submontagem

Exibe o nome da submontagem que requer o alvo.

Linha base

Exibe a linha base do corredor.

Região

Exibe a região do corredor.

Montagem

Exibe a montagem usada para o corredor.

Lado

Exibe o lado da montagem ao qual a submontagem está anexada.

Grupo de montagem

Exibe o nome do grupo de montagem.

Alvo
Exibe o alvo de superfície. Clique na célula que deseja selecionar e, em seguida, use a lista suspensa para selecionar a superfície a ser definida como alvo.
Reconstruir corredor
Especifica que o corredor será reconstruído. Marque a caixa de seleção e clique em Aplicar ou em OK para reconstruir o corredor.

Menu de contexto

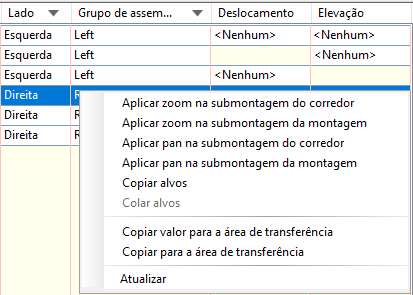

Você pode usar os comandos do menu de contexto para copiar alvos de uma submontagem e colá-los em outras submontagens, e para aplicar zoom e pan em submontagens.

Caixa de diálogo Mapeamento de alvo (versão anterior)

Nome do corredor

Exibe o nome do corredor.

Nome de montagem

Exibe o nome da montagem. Se você estiver visualizando o alvo para todo um corredor, para qual existe mais do que uma linha base, ‘**Varia**" é exibido.

Estaca inicial

Exibe a estaca inicial para a região de montagem ou a estaca inicial na linha base do corredor. Se você estiver visualizando o alvo para todo um corredor, para qual existe mais do que uma linha base, ‘**Varia**‘ é exibido.

Estaca final

Exibe a estaca final para a região de montagem ou a estaca final na linha base do corredor. Se você estiver visualizando o alvo para todo o corredor para o qual existe mais do que uma linha base, ‘**Varia**‘ é exibido.

A tabela de propriedades contém as seguintes colunas:

Alvo

Lista os alvos que são requeridos pelas submontagens de corredor, categorizados em três grupos: Superfícies, Alvos de largura ou deslocamento e Alvos de inclinação ou elevação.

Nome do objeto

Abre a caixa de diálogo Selecionar uma superfície, Definir alvo de largura ou deslocamento, Definir alvo de inclinação ou elevação ou Selecionar rede de tubulação, na qual é possível selecionar o nome do objeto do Autodesk Civil 3D a ser mapeado para o alvo de submontagem.

Nota: Para definir rapidamente todos os alvos de superfície para o mesmo objeto de superfície, clique em <Clique aqui para definir todos> junto a coleção Superfícies e selecione o objeto de superfície.
Submontagem

Exibe o nome da submontagem que requer o alvo.

Grupo de montagem

Exibe o nome do grupo de montagem.
