Você pode usar o recurso de alinhamentos conectados para criar um alinhamento que faça a transição entre dois alinhamentos de interseção e para criar um perfil que faça a transição entre os perfis desses alinhamentos.
É possível utilizar este recurso para criar uma esquina de meio-fio, uma rampa de saída, uma pista de união/separação, ou é possível conectar uma estrada existente a uma estrada proposta. Você também pode criar grupos de curvas complexos para oferecer suporte a trevos rodoviários e aplicar deslocamentos dos alinhamentos principais para oferecer suporte a cenários de rampa de saída. É possível criar alinhamentos conectados menores ou maiores que 180 graus.

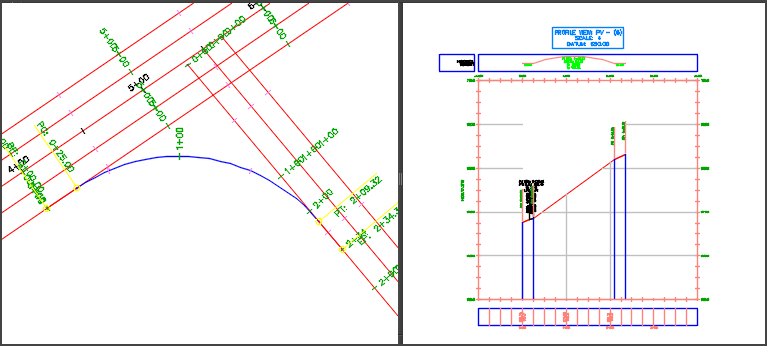

O alinhamento conectado é criado entre os dois alinhamentos de interseção com a utilização dos parâmetros especificados na caixa de diálogo Criar alinhamento conectado.
A geometria do perfil conectado é gerada automaticamente a partir dos perfis principais que você seleciona. Você pode especificar uma elevação delta ou uma inclinação transversal para determinar como o perfil conectado deve ser gerado nas partes sobrepostas do alinhamento conectado (que são paralelas aos perfis de alinhamento principal selecionados). As elevações inicial e final e a inclinação do perfil conectado são obtidas nas partes sobrepostas dos perfis principais, e a seção central do perfil conectado é calculada com base na existência de interseção entre as extensões dos perfis principais e em como essa interseção ocorre.
Editar a geometria de um alinhamento ou perfil conectado
Ao criar um alinhamento conectado e o perfil associado, por padrão, eles são definidos no estado dinâmico, o que significa que serão parcialmente atualizados se seus alinhamentos e perfis principais forem alterados. Você pode alterar o modo de atualização para estático para evitar quaisquer atualizações e se quiser ter controle total sobre a edição do alinhamento e do perfil.
- Use as alças dos alinhamentos conectados para editar os parâmetros ou especifique valores diferentes para os parâmetros na guia Parâmetros de conexão da caixa de diálogo Propriedades do alinhamento.
- A geometria das partes sobrepostas no alinhamento e no perfil conectado está bloqueada nos alinhamentos e perfis principais quando estiver no estado dinâmico e não pode ser editada. Esses segmentos sobrepostos serão atualizados se os alinhamentos e perfis principais forem atualizados.
- As estacas entre as partes sobrepostas de um perfil conectado dinâmico podem ser editadas.
Importante: Esta área não será dinâmica nos alinhamentos e perfis principais e não será atualizada se eles forem atualizados.
Você pode alterar o modo de atualização de um alinhamento conectado na guia Parâmetros de conexão da caixa de diálogo Propriedades do alinhamento.
Você pode alterar o modo de atualização de um perfil conectado na guia Dados de perfil da caixa de diálogo Propriedades de perfil.
