Para criar alinhamentos conectados

  1. Clique na guia Início painel Criar projeto menu suspenso Alinhamento Criar alinhamento conectado Pesquisa.
  2. No desenho, selecione o primeiro alinhamento a ser conectado.
  3. Selecione o segundo alinhamento a ser conectado.

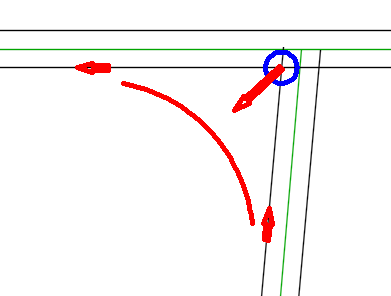

  4. Selecione a localização do alinhamento conectado.

    Os gráficos temporários são exibidos no desenho.

  5. Selecione uma localização diferente ou pressione Enter para aceitar a localização atual e exibir a caixa de diálogo Criar alinhamento conectado.
  6. Clique na guia Parâmetros para especificar parâmetros para o alinhamento conectado. Algumas opções exclusivas dos alinhamentos conectados são:
    • Tipo de grupo de curvas: use esta opção para selecionar o tipo de grupo de curvas que deseja criar.
      • Concordância circular
      • Espiral-Curva-Espiral
      • Espiral inversa-espiral-curva-espiral
      • Espiral inversa-curva-espiral-espiral
      • Espiral inversa-espiral-curva-espiral-espiral
      • Arco com três centros
    • Raio da curva: use esta opção para alterar o raio padrão do alinhamento conectado de todos os tipos de grupo de curvas, exceto arco com três centros.
      Nota: Se quiser alterar o raio da curva depois que o alinhamento for criado, você pode editar o alinhamento usando a alça do raio ou pode alterar o raio na guia Propriedades de conexão da caixa de diálogo Propriedades do alinhamento.
    • Parâmetros de arco/Parâmetros de espiral: clique no botão Procurar para acessar configurações de arcos e espirais no tipo de grupo de curvas.
    • Grau de curvatura: use esta opção para especificar se o alinhamento conectado deve ser menor ou maior que 180 graus.
    • Deslocamentos: use estas opções para especificar deslocamentos a partir dos alinhamentos principais.
    • Sobreposições de conexão: use estas opções para alterar as sobreposições de conexão padrão do alinhamento conectado.
      Nota: As sobreposições de conexão devem ser maiores que 0.

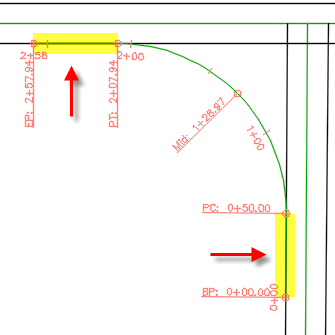

      O exemplo a seguir mostra o efeito de uma sobreposição de 50 pés. O alinhamento conectado é sobreposto 50 pés nos alinhamentos existentes.

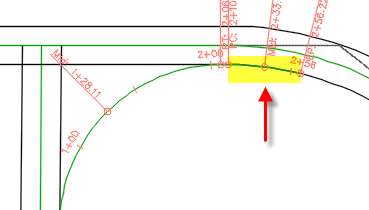

      Se a sobreposição ocorre em uma curva, a parte sobreposta do alinhamento conectado segue a curva.

      Nota: Se quiser alterar os valores da sobreposição da conexão depois que o alinhamento for criado, você pode editar os segmentos de sobreposição usando a alça.
    • Opções da guia Perfil conectado: use estas opções para criar um perfil do alinhamento conectado entre dois perfis existentes que você especificar.
  7. Clique em OK para criar o alinhamento conectado e o perfil opcional.
    Nota: O alinhamento é criado como um alinhamento da esquina do meio-fio. Você pode alterar isso na guia Informações da caixa de diálogo Propriedades do alinhamento, se necessário.
  8. Se optar por criar um perfil conectado, crie um gráfico do perfil longitudinal para ele no desenho.
