Para quebrar ou mesclar trechos de tubulação

Em redes pressurizadas, é possível quebrar uma tubulação em um trecho de tubulação ou unir dois trechos de tubulação.

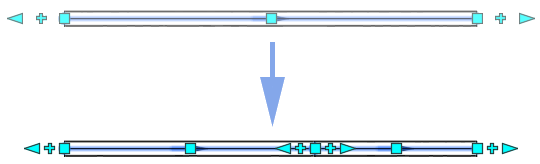

Quebrar uma das tubulações de uma rede a fim de criar dois trechos de tubulação separados

1. Selecione um trecho de tubulação na rede pressurizada. A guia Layout da planta da rede pressurizada é aberta.
2. Na guia Layout da planta da rede pressurizada, clique no painel Modificar Quebrar trecho de tubulação Pesquisa.
3. Selecione um ponto para a quebra no trecho de tubulação.

   A tubulação é dividida em dois trechos separados na mesma rede pressurizada.

4. Use as alças do trecho de tubulação para ajustar melhor o desenho.


Unir dois trechos de tubulação em um único trecho de tubulação independente

Para mesclar tubulações conectadas, você deve encaixar as alças de deflexão de ponto final delas.

1. Selecione um trecho de tubulação na rede pressurizada. A guia Layout da planta da rede pressurizada é aberta.
2. Na guia Layout da planta da rede pressurizada, clique no painel Modificar Mesclar trechos de tubulação Pesquisa.
3. Selecione o primeiro trecho de tubulação.
4. Selecione o segundo trecho de tubulação para mesclar ao primeiro.

   O trecho de tubulação é mesclado, e um acessório é inserido.

5. Use as alças do trecho de tubulação para ajustar melhor o desenho.
