Para criar uma malha de pontos nas elevações de superfície

Gera uma malha de pontos que são atribuídos automaticamente às elevações de superfície.

Especifique o ponto base da malha (canto inferior esquerdo), tamanho da célula (comprimentos X e Y), canto superior direito e ângulo de rotação opcional.

Como esse comando cria pontos usando elevações de uma superfície, a configuração de Prompt de elevações especificado nas configurações Criação de pontos , não afetam o modo como você é solicitado durante esse comando.

  1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
  2. Clique na guia Iníciopainel Criar dados do solomenu PontosCriar pontos - SuperfícieNa malha.
  3. Selecione uma superfície.
  4. Especifique a localização do ponto base da malha, que é o canto inferior esquerdo da malha, ao efetuar um dos seguintes procedimentos:
    • Insira as coordenadas X e Y na linha de comando.
    • Especifique um ponto na tela.
  5. Insira o ângulo de rotação ou pressione Enter para aceitar o padrão.
  6. Especifique o espaçamento da malha X ao inserir um valor ou pressione Enter para aceitar o valor padrão.
  7. Especifique o espaçamento da malha Y ao inserir um valor ou pressione Enter para aceitar o valor padrão.
  8. Especifique a localização do canto superior direito da malha clicando na tela.

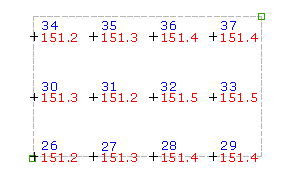

    Um único quadrado de malha e o limite da malha são desenhados na tela.

  9. Execute um dos procedimentos a seguir:
    • Para criar os pontos com base na malha exibida, pressione Enter.
    • Para alterar a malha, insira Sim e insira novamente o ângulo de rotação, o ponto base da malha, o espaçamento X da malha, o espaçamento Y da malha e o canto superior direito, conforme descrito anteriormente.

    O comando calcula as coordenadas de cada ponto da malha. A elevação de cada ponto calculado é obtida a partir da superfície selecionada.

  10. Para cada ponto, se solicitado, insira o nome do ponto e a descrição.
Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Sobre como controlar a aparência de pontos em um desenho.
