Para criar pontos em uma linha ou curva

Cria um ponto na extremidade de uma linha, linha de recurso, linha de lote ou arcos nos pontos de intersecção (PIs) e pontos de raio para arcos.

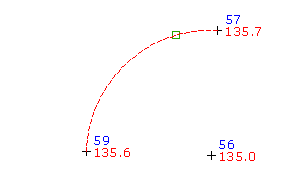

As localizações de pontos especificados são criadas para um arco. Selecione um objeto de cada vez. Se você selecionar objetos que efetuam a intersecção, os pontos duplicados não são criados.

Quando você cria pontos usando este comando, é possível trabalhar com um objeto de cada vez. Depois que os pontos foram adicionados usando um objeto selecionado, é possível selecionar outro objeto e adicionar pontos usando aquele objeto. Se os objetos selecionados e as opções especificadas ao usar o comando resultarem na criação de pontos duplicados, por exemplo, nos pontos finais compartilhados de duas linhas, somente um único ponto será adicionado. Pontos duplicados não são criados.

  1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
  2. Guia Início painel Criar dados de solo menu Pontos Criar pontos - Diversos Na linha/curva .
  3. Selecione uma linha, linha de lote, linha do recurso ou arco.

    Os pontos são colocados em pontos geométricos no objeto selecionado.

  4. Para cada ponto, se solicitado, insira o nome do ponto, descrição e elevação.
  5. Pressione Enter para finalizar o comando.
Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Sobre como controlar a aparência de pontos em um desenho.
