| Propriedade | Exemplo | Descrição |
|---|---|---|
|
Iniciar: código que indica o início de uma nova imagem no ponto especificado. Se existe um prefixo de imagem que coincide com o nome da imagem, é possível omitir o código Inicial. Isto funciona melhor com nomes únicos de imagem. |
EP1 B SW1 B ou B EP1 B SW1 |
EP1 e SW1 são nomes de imagem. A letra B é o código especial utilizado para iniciar novas imagens denominadas EP1 e SW1. |
|
Continuar: código que indica que uma figura é continuada de seu último vértice. |
EP1 C SW1 |
A figura é continuada com um <Código de continuação> explícito. EP1 é um nome de imagem, C continua a imagem ativa denominado EP1 Se o código de campo não contém um código <contínuo> explícito e o nome da imagem dentro do código de campo corresponde a uma imagem ativa, a imagem é continuada. |
|
Extremidade: código que indica a imagem é finalizada. |
EP1 e SW1 B |
EP1 é o nome da imagem, “ “ (espaço) é o Delimitador de código/campo, E é o código final e continua uma imagem ativa com o nome EP1 para este ponto e, em seguida, ele é terminado (ele não é mais uma imagem). SW1 é o nome da imagem, “ “ (espaço) é o Delimitador de campo/código, e B é o código inicial e inicia uma nova imagem denominada SW1. Neste exemplo, se houver uma imagem existente denominada SW1 ela é terminada em seu último vértice, e uma nova imagem denominada SW1 é iniciada neste ponto. |
|
Fechar: código que indica que uma imagem ativa é continuada de seu último vértice para o ponto atual e fecha a imagem com um segmento de linha de volta para o vértice inicial daquela imagem. |
EP1 SW1 CLS |
EP1 é uma nome de imagem e se ele coincidir com uma imagem ativa ela é continuada para este ponto. SW1 é um nome de imagem e se ele coincidir com uma imagem ativa ela é continuada de seu último vértice para este ponto, CLS é o próximo código Fechado e um segmento de linha é fechado de volta para o vértice inicial para a figura SW1. |
|
Deslocamento horizontal: código utilizados para especificar um deslocamento horizontal relativo para criar uma imagem paralela começando no ponto atual, ou efetuando a transição para outro deslocamento se a figura tem um deslocamento horizontal prévio. |
101,500,490,100.01,BC1 B H-4 V.1 H.5 H.75 V-.7 H2.25 V-.35 ...112,500,500,100.02,BC1 ...123,500,510,100.03,BC1 ...134,500,520,100.04,BC1 ...145,500,530,100.05,BC1 ...156,500,540,100.06,BC1 ...167,500,550,100.07,BC1 SO ...178,500,560,100.08,BC1 |
Ponto 101: BC1 é o nome de recurso da linha, “ " (espaço) é o delimitador de recurso/código, B é o código <Inicial>, H é o código de <Deslocamento horizontal>, -4 é o valor para o primeiro valor de deslocamento horizontal, V é o código de <Deslocamento vertical>, .1 é o primeiro valor do deslocamento vertical, e assim por diante para cada um dos demais 3 deslocamentos. Pontos 112, 123, 134, 145 e 156: BC1 imagem com deslocamentos atuais são continuados. Ponto 167: BC1 é contínuo, mas as figuras de deslocamento são interrompida pelo códigoSO<parar deslocamentos>. Ponto 178: BC1 é contínuo. Um valor deve seguir o código de deslocamento horizontal. Um valor negativo desloca a figura ativa para a esquerda e um valor positivo desloca a figura ativa para a direita. Vários deslocamentos podem ser utilizados, mas se transições horizontais ou verticais subsequentes são feitas, todos os códigos deslocamentos horizontais ou verticais devem ser especificados para cada deslocamento. |
|
Deslocamento vertical: código utilizados para especificar um deslocamento vertical relativo a partir do ponto atual. Um valor deve seguir o código de deslocamento vertical. |
(Demonstrado na seguinte ilustração) |
Um valor positivo é adicionado à elevação do vértice atual para a figura ativa e um valor negativo é subtraído do vértice atual para a figura ativa. Se um deslocamento vertical é especificado sem deslocamento horizontal prévio, o valor de deslocamento horizontal deve ser zero. Se um deslocamento horizontal é especificado sem deslocamento vertical ou sem deslocamento vertical prévio, o valor do deslocamento vertical deve ser zero. Nota:
Se um deslocamento horizontal ou vertical prévio foi especificado no código de pontos atual e se um deslocamento horizontal ou vertical subsequente é omitido dentro do código de campo atual, o valor de deslocamento vertical ou horizontal prévio é utilizado. Por exemplo: V1 H1 H2 = H0 V1 H1 V1 H2 V1 H1 H2 V1 H3 = H1 V0 H2 V1 H3 V1 |
|
Parar deslocamentos: código utilizados para especificar a terminação de todos os deslocamentos na figura ativa. Somente a figura ativa pode ser contínuo. |
(Demonstrado na seguinte ilustração) |

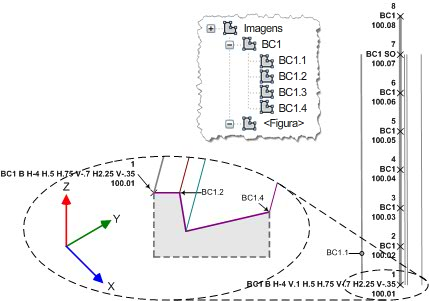

A ilustração a seguir mostra um exemplo utilizando os códigos para Deslocamentos horizontais, Deslocamentos verticais e Parar deslocamentos:
1,500,490,100.01,BC1 B H-4 V.1 H.5 H.75 V-.7 H2.25 V-.35
2,500,500,100.02,BC1
3,500,510,100.03,BC1
4,500,520,100.04,BC1
5,500,530,100.05,BC1
6,500,540,100.06,BC1
7,500,550,100.07,BC1 SO
8,500,560,100.08,BC1
