Para criar pontos em uma intersecção de direção/direção

Cria um ponto na intersecção de duas direções, cada uma definida por um ponto e um rumo ou azimute.

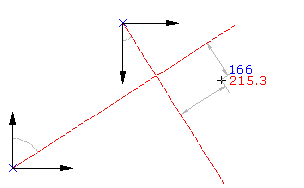

Criar um ponto na intersecção especificando a distância de deslocamento a partir de cada linha de direção.

  1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
  2. Guia Início painel Criar dados de terreno menu Pontos Criar pontos - Intersecções Direção/Direção .
  3. Especifique o ponto inicial ao efetuar um dos seguintes procedimentos:
    • Selecione um ponto no desenho.
    • Utilize comandos transparentes para especificar o ponto.
  4. Especifique a direção do ponto inicial ao efetuar um dos seguintes procedimentos:
    • Selecione um ponto no desenho.
    • Utilize Comandos transparentes para especificar o ponto.
    • Insira Z. Insira o azimute da linha de direção.
    • Insira B. Especifique o quadrante e o rumo.
  5. Especifique a distância de deslocamento ao executar um dos procedimentos a seguir:
    • Insira uma distância.
    • Selecione um ponto no desenho para definir o deslocamento.
    • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.
  6. Repita as Etapas 3 a 5 para definir a segunda linha de direção.
  7. Insira uma descrição ou pressione Enter para ignorar a descrição.
  8. Insira uma elevação de ponto, ou pressione Enter para ignorar a elevação.
Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Sobre como controlar a aparência de pontos em um desenho.
