Para desenhar uma linha por direção e distância

Use o comando Linha por direção e distância para desenhar segmentos de linha do AutoCAD com precisão, referenciando posições e distâncias, localizações selecionadas no desenho ou pontos COGO.

Importante: Ao usar o comando Linha por direção e distância, a precisão poderá ser prejudicada se as coordenadas do ponto inicial forem muito grandes (por exemplo, acima de 1E+7). Quanto mais distante o ponto iniciai estiver da origem, menor será a precisão da direção e do comprimento da linha final.

Para usar a opção Apoios para definir a direção

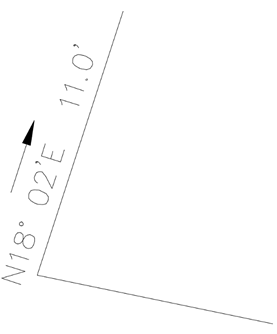

O exemplo a seguir mostra como você pode usar o comando Linha por direção e distância para desenhar uma linha a partir do ponto final de uma linha desenhada anteriormente, na direção de N 18° 02' E, a uma distância de 11,0 pés (cerca de 3 metros).

1. No Espaço de ferramentas, na guia Caixa de ferramentas, expanda Serviços públicos diversos Geometria de coordenadas. Clique duas vezes em Linha por direção e distância.
2. Selecione a extremidade de uma linha a partir da qual o segmento será desenhado.
3. Na linha de comando, insira o número do quadrante (1 = Norte Leste, 2 = Sul Leste, 3 = Sul Oeste, 4 = Norte Oeste). Para este exemplo, insira 1.
4. Insira o apoio, a direção do segmento da linha que está sendo desenhada no formato Decimal DMS: DD.MMSS. Para este exemplo, insira 18.02.
5. Insira a distância do segmento sendo desenhado. Para este exemplo, insira 11.
6. Você pode desenhar segmentos adicionais a partir do último ponto final ou pressionar Enter para finalizar o comando.

Para usar a opção Azimute para definir a direção

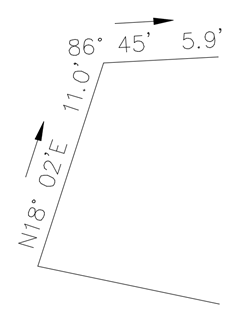

O exemplo abaixo mostra como você pode usar o comando Linha por direção e distância para desenhar uma linha a partir do ponto final de uma linha desenhada anteriormente, em um azimute de 86° 45', a uma distância de 5,9 pés (cerca de 18 metros).

1. No Espaço de ferramentas, na guia Caixa de ferramentas, expanda Serviços públicos diversos Geometria de coordenadas. Clique duas vezes em Linha por direção e distância.
2. Selecione a extremidade de uma linha desenhada previamente para servir como o ponto inicial da nova linha.
3. Na linha de comando, insira A para usar o modo Azimute.
4. Insira um azimute, a direção do segmento da linha que está sendo desenhada, no formato Decimal DMS. Para este exemplo, insira 86.45.
5. Insira a distância do segmento sendo desenhado. Para este exemplo, insira 5.9.
6. Você pode desenhar segmentos adicionais a partir do último ponto final ou pressionar Enter para finalizar o comando.

Para selecionar as localizações na tela para definir a direção

Você pode selecionar localizações para definir a direção ao usar o comando Linha por direção e distância. Isto é útil quando você tiver desenhado uma entidade na tela, e desejar copiar sua direção para uma nova linha, mas iniciar a nova linha a partir de uma localização diferente. Ativar OSNAPS irá assegurar as seleções precisas do ponto.

1. No Espaço de ferramentas, na guia Caixa de ferramentas, expanda Serviços públicos diversos Geometria de coordenadas. Clique duas vezes em Linha por direção e distância.
2. Selecione o ponto inicial do segmento a ser desenhado.
3. Na linha de comando, insira P para usar o modo de pontos na tela.
4. Defina uma direção selecionando uma localização inicial e, a seguir, selecione uma localização final. Observe que as duas seleções na tela podem estar em qualquer lugar no modelo, e não necessariamente incluem o ponto inicial do segmento de linha.
5. Insira a distância do segmento sendo desenhado.

O comando continua e os segmentos adicionais serão desenhadas a partir do último ponto final.

Para especificar as localizações de pontos COGO para definir a direção e/ou distância

Ao usar o comando Linha por direção e distância, você pode inserir localizações de pontos COGO para definir a direção e/ou a distância, em conjunto com comandos transparentes padrão do Autodesk Civil 3D. Isto é útil quando você desejar desenhar uma linha utilizando a direção a partir um par de pontos e a distância igual a distância a partir de um par de pontos.

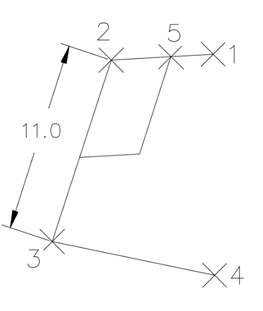

O exemplo abaixo mostra como você pode usar o comando Linha por direção e distância para desenhar uma linha a partir do ponto 5, paralela à linha 2 e 3, com uma distância equivalente à 2 e 1 e, a seguir, uma linha paralela de fechamento para 1 e 2 e fechando na linha 2 e 3.

1. No Espaço de ferramentas, na guia Caixa de ferramentas, expanda Serviços públicos diversos Geometria de coordenadas. Clique duas vezes em Linha por direção e distância.
2. Na linha de comando, insira 'PN para usar o comando transparente Número de ponto.
3. Insira o número do ponto no prompt da linha de comando. Para este exemplo, insira 5.
4. Na linha de comando, insira P para usar o modo de seleção de tela.
5. O comando transparente 'PN ainda está ativado, de modo que você pode inserir os números de ponto para definir a direção. Para este exemplo, insira 2 para o primeiro ponto de direção e 3 para o segundo ponto de direção.
6. Insira os números de ponto para definir a distância. Para este exemplo, insira 2 para o primeiro ponto de distância e 1 para o segundo ponto de distância para desenhar o primeiro segmento.
7. Insira P para inserir novamente o modo de ponto e depois insira os pontos para definir a direção de fechamento. Para este exemplo, insira 1 e 2.
8. Defina o comprimento da linha de fechamento. Para este exemplo, insira 5 e depois 2.
9. Pressione Enter para finalizar o comando.
