Para criar pontos em uma direção/intersecção perpendicular

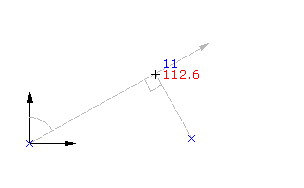

Cria um ponto que está em uma linha de direção e perpendicular à um ponto selecionado.

Selecione um ponto no desenho para criar um ponto na linha de direção que esteja perpendicular ao ponto selecionado.

  1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
  2. Guia Início painel Criar dados de solo menu Pontos Criar pontos - Intersecções Direção/Perpendicular .
  3. Especifique o ponto inicial ao efetuar um dos seguintes procedimentos:
    • Selecione um ponto no desenho.
    • Utilize comandos transparentes para especificar o ponto.
  4. Especifique a direção do ponto inicial ao efetuar um dos seguintes procedimentos:
    • Selecione um ponto no desenho.
    • Utilize os comandos transparentes para definir o ponto.
    • Insira Z, e então insira o azimute da linha de direção.
    • Insira Be, a seguir, especifique o quadrante e o rumo.
  5. Especifique a distância de deslocamento ao executar um dos procedimentos a seguir:
    • Insira uma distância.
    • Selecione um ponto no desenho.
    • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.
  6. Especifique o ponto perpendicular ao efetuar uma das seguintes situações:
    • Selecione um ponto no desenho.
    • Utilizar os comandos transparentes para especificar o ponto perpendicular.
  7. Insira uma descrição ou pressione Enter para ignorar a descrição.
  8. Insira uma elevação para o ponto ou pressione Enter para ignorar a elevação.
Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Sobre como controlar a aparência de pontos em um desenho.
