Legendar um intervalo de tubulações

Em vistas da planta ou gráfico do perfil longitudinal, é possível legendar uma série de tubulações conectadas consecutivamente, com uma única legenda da tubulação.

Uma legenda de expansão ajuda a minimizar o número das legendas exibidas em uma rede de tubulação.

Quando você coloca o cursor sobre a legenda da tubulação de expansão, as tubulações que estão no vão são realçadas. Também é possível utilizar o comando Lista do AutoCAD para exibir os tubos conectados. Após adicionar uma legenda de expansão, você pode realçar os tubos conectados que compreendem o intervalo, ao selecionar a legenda.

Para legendar um intervalo de tubulação em uma vista de planta

1. Clique na guia Anotarpainel Legendas e Tabelasmenu Adicionar legendas Rede de tubulaçãoPlanta de tubulação de expansão.

2. Na linha de comando, você deverá selecionar a primeira peça de rede de tubulação (tubulação ou estrutura).

3. No desenho, clique em uma tubulação ou estrutura na rede de tubulação, para definir o ponto inicial do intervalo de tubulação conectada.

4. Na linha de comando, você será solicitado a selecionar a próxima peça da rede de tubulação (tubulação ou estrutura).

5. Clique em uma peça (tubulação ou estrutura) para definir o ponto final para do intervalo.
6. Pressione Enter.

   O seguinte prompt será exibido:

   Especifique a localização da legenda na tubulação:

7. Especifique a localização da legenda ao clicar em uma das tubulações no intervalo. Você deve clicar em uma tubulação, não em uma estrutura.

   Se você selecionar uma tubulação que não está incluída no intervalo, um prompt é exibido, indicando que a legenda de localização deve estar em uma tubulação expandida.

   Observe que a legenda pode ser deslizada ao longo do intervalo com a alça deslizante.

Para legendar um intervalo de tubulações em um gráfico do perfil longitudinal

1. Clique na guia Anotarpainel Legendas e Tabelasmenu Adicionar legendas Rede de tubulaçãoPerfil de tubulação de expansão.

2. Na linha de comando, você deverá selecionar a primeira peça de rede de tubulação (tubulação ou estrutura).

3. No desenho, clique em uma tubulação ou estrutura na rede de tubulação, para definir o ponto inicial do intervalo de tubulação conectada.

4. Na linha de comando, você será solicitado a selecionar a próxima peça da rede de tubulação (tubulação ou estrutura).

5. Clique em uma peça (tubulação ou estrutura) para definir o ponto final para do intervalo.
6. Pressione Enter.

   O seguinte prompt será exibido:

   Especifique a localização da legenda na tubulação:

7. Especifique a localização da legenda ao clicar em uma das tubulações no intervalo. Você deve clicar em uma tubulação, não em uma estrutura.

   Se você selecionar uma tubulação que não está incluída no intervalo, um prompt é exibido, indicando que a legenda de localização deve estar em uma tubulação expandida.

   Observe que a legenda pode ser deslizada ao longo do intervalo com a alça deslizante.

Para realçar um intervalo de tubulação conectada

Execute um dos procedimentos a seguir:

• Passe o cursor por sobre a legenda de expansão. Esta realça todas as peças que estão no intervalo

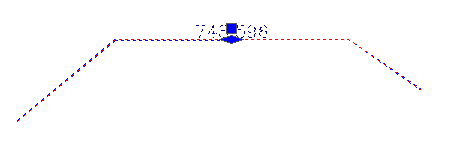

• Clique com o botão direito do mouse na legenda da tubulação expandida e selecione Mostrar tubulações de expansão. Uma linha tracejada aparecerá a partir do ponto inicial até o ponto final do intervalo de tubulação conectada, como mostrado na ilustração a seguir. A alça deslizante em forma de diamante pode ser usada para deslizar a legenda ao longo do intervalo. Para remover o realce, desmarqueMostrar tubulações de expansão, a partir do menu clicado com o botão direito.


Para mover uma legenda de tubulação de expansão

Legendas de expansão não são ancoradas a nenhuma tubulação ou estrutura em particular. Você pode movê-las livremente em qualquer tubulação conectada ou estrutura no intervalo.

• Clique na legenda que será movida e selecione a alça deslizante.

Mova a legenda para a localização desejada.

Nota: Legendas de tubulação de expansão têm o mesmo comportamento de estado arrastado das legendas regulares de tubulação. Clique na alça de arredondamento para restaurar uma legenda arrastada para seu estado padrão.

Para redefinir a posição de âncora de uma legenda que expande várias peças de rede de tubulação

1. Na linha de comando, informe ResetAnchorPipe.
2. No desenho, selecione a legenda que expande várias peças de tubulação (legenda de tubulação de expansão).
3. Selecione o novo ponto de âncora clicando em uma tubulação na mesma rede. Você deve selecionar uma tubulação, não uma estrutura.

   A nova posição de âncora é definida, e a legenda de expansão será exibida no ponto central da tubulação selecionada.
