A exclusão de cada tubulação em uma extensão legendada com uma legenda de expansão afeta de diversas formas, dependendo de onde a legenda estiver localizada em relação à tubulação excluída.
Para excluir uma tubulação, selecione-a e pressione Excluir.

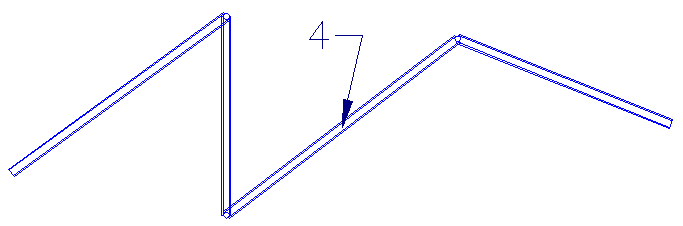

No exemplo a seguir, a extensão da tubulação é composta de quatro tubulações conectadas. Observe onde a legenda expandida está localizada. Neste exemplo, o Editor de componente de texto foi usado para criar uma legenda que indica dinamicamente o número de tubulações na extensão ao inserir o Número de tubulações na propriedade Extensão.
Exemplo 1

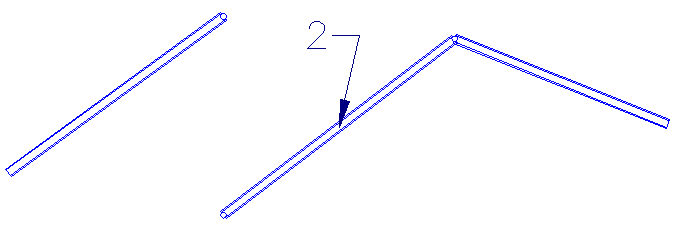

No exemplo a seguir, a tubulação vertical foi excluída, ou separada de outras tubulações. O resultado é que somente as tubulações conectadas à direita são incluídas na legenda da expansão. A legenda está mesma localização.
Exemplo 2
No exemplo a seguir, a tubulação à esquerda foi excluída, ou separada de outras tubulações. O resultado é que somente as tubulações restantes são incluídas na expansão. A legenda indica que agora a expansão é composta de três tubulações.
Exemplo 3

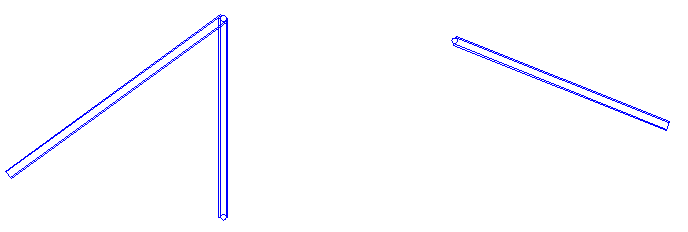

Na ilustração a seguir, a tubulação com a legenda expandida foi excluída. O resultado é que a legenda expandida também é excluída.
