Para criar pontos em uma Direção/Intersecção de alinhamento

Cria um ponto tanto na intersecção de um linha de direção e um alinhamento como em um deslocamento de ponto a partir da intersecção.

Cria um ponto que é um deslocamento a partir da intersecção de uma direção e um alinhamento, através da seleção de uma linha de direção, e especificação do deslocamento a partir da linha de direção e do deslocamento a partir do alinhamento.

1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
2. guia Início painel Criar dados de campo menu Pontos Criar pontos - Intersecções Direção/Alinhamento .
3. Selecione um objeto de alinhamento.
4. Especifique a distância de deslocamento ao executar um dos procedimentos a seguir:
   • Insira uma distância.
   • Selecione um ponto no desenho.
   • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.
5. Especifique o ponto inicial ao efetuar um dos seguintes procedimentos:
   • Selecione um ponto no desenho.
   • Utilize comandos transparentes para especificar o ponto.
6. Especifique a direção do ponto inicial ao efetuar um dos seguintes procedimentos:
   • Selecione um ponto no desenho.
   • Utilize os comandos transparentes para definir o ponto.
   • Insira Z, e então insira o azimute da linha de direção.
   • Insira Be, a seguir, especifique o quadrante e o rumo.
7. Especifique a distância de deslocamento ao executar um dos procedimentos a seguir:
   • Insira uma distância.
   • Selecione um ponto no desenho.
   • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.

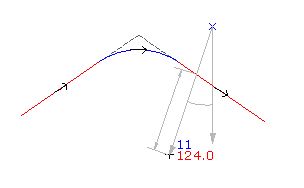

   No desenho, um X marca cada ponto de intersecção. Se somente uma intersecção for localizada, o ponto será criado automaticamente.

8. Especifique o ponto de intersecção ao efetuar um dos seguintes procedimentos:
   • Clique perto do X onde deseja criar o ponto.
   • Insira A para inserir pontos em ambas as intersecções.
9. Insira uma descrição ou pressione Enter para ignorar a descrição.
10. Insira uma elevação para o ponto ou pressione Enter para ignorar a elevação.

Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Sobre como controlar a aparência de pontos em um desenho.
