Para criar pontos em uma Direção/Distância de uma intersecção

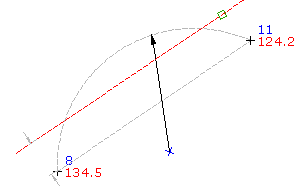

Cria um ponto na intersecção do objeto e distância radial.

Especifique os valores ao selecionar pontos no desenho, usando comandos transparentes ou inserindo valores na linha de comando. Pontos são deslocados de uma intersecção de objeto e distância radial.

  1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
  2. guia Início painel Criar dados de solo menu Pontos Criar Pontos - Intersecções Distância/Objeto .
  3. Selecione um objeto.
  4. Especifique a distância de deslocamento ao executar um dos procedimentos a seguir:
    • Insira uma distância.
    • Selecione um ponto no desenho.
    • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.
  5. Especifique o ponto radial ao efetuar um dos seguintes procedimentos:
    • Selecione um ponto no desenho.
    • Utilize comandos transparentes para especificar o ponto.
  6. Especifique o raio ao efetuar um dos seguintes procedimentos:
    • Insira um valor de raio.
    • Selecione um ponto no desenho.
    • Utilize comandos transparentes para especificar o raio.

    No desenho, um X marca cada ponto de intersecção. Se somente uma intersecção for localizada, o ponto será criado automaticamente.

  7. Especifique o ponto de intersecção ao efetuar um dos seguintes procedimentos:
    • Clique perto do X onde deseja criar o ponto.
    • Insira A para inserir pontos em ambas as intersecções.
  8. Insira uma descrição ou pressione Enter para ignorar a descrição.
  9. Insira uma elevação para o ponto ou pressione Enter para ignorar a elevação.
Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Sobre como controlar a aparência de pontos em um desenho.
