Esta seção descreve os eixo de métodos de rotação que são suportados no Autodesk Civil 3D.
Nota: Os cálculos de superelevação do eixo de rotação são executados somente nas estacas que estão no grupo de curva de superelevação. Isso inclui qualquer estaca de estaca de alinhamento que está entre as estacas críticas de acostamento normal de extremidade/coroamento normal de extremidade e acostamento normal de início/coroamento normal de início.
Cada tópico contém as seguintes ilustrações:
- Uma série de seções cruzadas que ilustram o comportamento de montagem em cada estaca crítica. O ícone
indica pontos de giro para cada caso. - Uma seção típica de superelevação para cada caso. A cor e linhas tracejadas na seção de superelevação correspondem aos pontos nas seções transversais.
Nota: A não ser que indicado de forma contrária, todos os diagramas de superelevação exibem uma curva à direita.

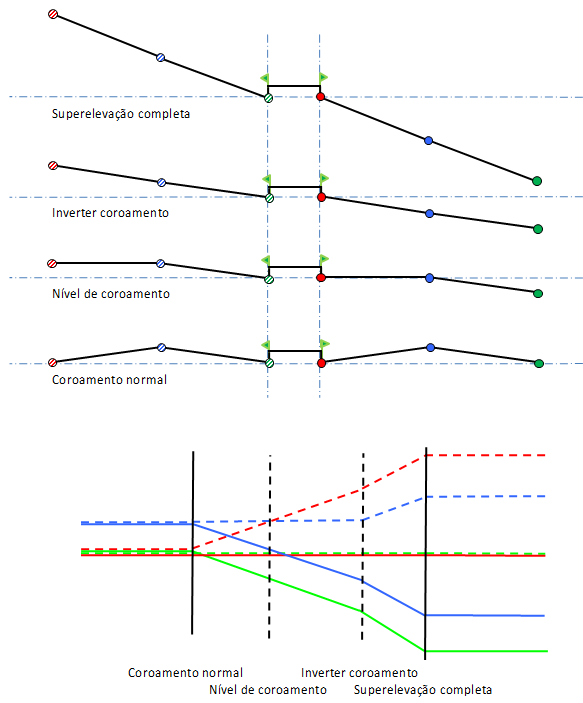

Exemplo de um diagrama de superelevação
