Utilize esta caixa de diálogo para calcular parâmetros da curva da a partir dos dados de entrada.
Nota: Para alterar as unidades utilizadas na caixa de diálogo da Calculadora de curva, use a guia Configurações de ambiente da caixa de diálogo Configurações de desenho. Em Ângulo, altere o valor do Formato para a unidade que deseja utilizar. Para obter mais informações, consulte
Para especificar configurações de ambiente.

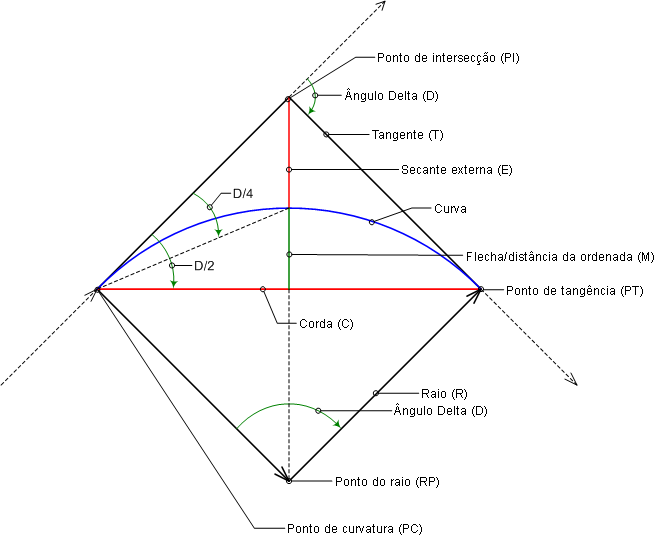

A ilustração a seguir mostra os parâmetros de curva usados pelo Autodesk Civil 3D
- Grau de definição de curvatura
-
Especifica se o grau de curvatura será baseado no arco ou na corda.
- Definição da corda: especifica que o grau de curvatura é determinado pela corda. Use esta opção se a curva for uma curva de ferrovia. Para uma curva de ferrovia, o grau de curvatura é o ângulo no centro de uma curva circular subtendida por uma corda de 100 unidades.
- Definição de arco: especifica que o grau de curvatura é determinado pelo arco. Use esta opção se a curva for uma curva de rodovia. Para uma curva de rodovia, o grau da curva é o ângulo central subtendido por um arco circular de 100 unidades.

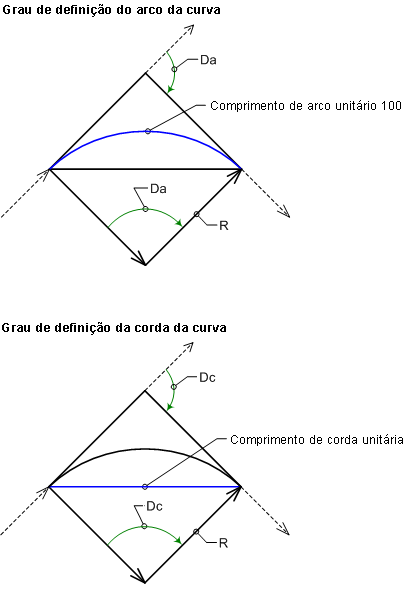

A ilustração a seguir mostra o grau de definição de curva para arcos e cordas.
- Propriedade fixa
-
Especifica qual propriedade manter como fixa ao executar os cálculos.
- Raio: especifica que o raio será fixo.
- Ângulo delta: Especifica que o ângulo delta será fixo.
- Grau de curvatura
-
Especifica o grau de curvatura.
- Ângulo delta
-
Especifica o ângulo delta da curva. Esta opção não será ajustável se o Ângulo delta for especificado como Propriedade fixa.
- Raio
-
Especifica o raio da curva. Esta opção não será ajustável se o Raio for especificado como Propriedade fixa.
- Distância da tangente
-
Especifica o comprimento da tangente da curva.
- Distância do arco
-
Especifica o comprimento do arco da curva.
- Distância da corda
-
Especifica o comprimento da corda da curva.
- Distância externa
-
Especifica o comprimento da secante externa da curva.
- Distância ordenada
-
Especifica a o comprimento da distância ordenada da curva.
-
-
Envia o valor atual para a linha de comando.
-
-
Seleciona opcionalmente um arco no desenho e exibe seus valores na calculadora. Nenhuma edição que fizer depois na calculadora será atualizada no desenho.
