Para calcular volumes de armazenamento de fases de superfície

Para calcular volumes de armazenamento de fases

  1. Ative a visibilidade das curvas de nível para a superfície se for utilizar uma superfície ou curvas de nível para definir a bacia coletora.
    Nota: As curvas de nível ou as polilinhas a serem usadas com o comando Armazenamento de fases devem ser fechadas.
  2. Click Analyze tabDesign panel Stage Storage Pesquisa.
  3. Na caixa de diálogo Armazenamento de fases, insira Detalhes de tabela de armazenamento de fase.
  4. Para o Método de cálculo de volume, clique em Área média final, Aproximação cônica ou Ambos.
  5. Para Opções de definição da bacia coletora, execute um dos procedimentos a seguir:

Para definir a bacia coletora utilizando todos os dados de curva de nível de um objeto de superfície

  1. na caixa de diálogo Definir bacia coletora a partir de entidades:
    • Clique em Definir bacia coletora a partir de curvas de nível de superfície.
    • Clique em Definir.

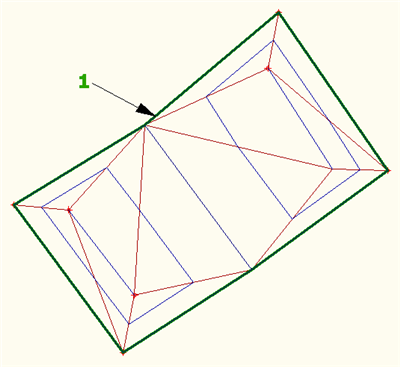

  2. No desenho, selecione a superfície (“1” na ilustração a seguir) e clique com o botão direito do mouse ou pressione Enter.

    Os dados do objeto de superfície são extraídos e listados na Tabela de volume de armazenamento de fases. Esta opção utiliza todos os dados de curvas de nível da superfície.

  3. Salve os resultados.

Para definir a bacia coletora utilizando polilinhas ou curvas de nível selecionadas

  1. Na caixa de diálogo Armazenamento de fases, em Opções de definição de bacia coletora:
    • Clique em Definir bacia coletora a partir de entidade.
    • Clique em Definir a bacia hidrográfica.
  2. Na caixa de diálogo Definir bacia coletora a partir de entidades, clique em Definir bacia coletora a partir de polilinhas.
  3. Opcionalmente, se desejar extrair polilinhas de curvas de nível da superfície para definir a bacia coletora, clique em Extrair objetos de superfície e, em seguida, selecione a superfície no desenho e pressione Enter. Quando você clica em Definir na caixa de diálogo Definir bacia coletora a partir de entidades, é possível selecionar as polilinhas que foram criadas para definir a bacia coletora.
    Nota: Enquanto a opção Definir bacia coletora a partir de curvas de nível de superfície utiliza todos as curvas de nível de uma superfície para a entrada de dados, você pode usar a opção Extrair objetos da superfície para extrair dados de curvas de nível selecionadas, por exemplo, aquelas que definem uma depressão.
  4. Opcionalmente, desmarque Alterar as entidades selecionadas para a seguinte camada.

    Se você selecionar Alterar as entidades selecionadas para a seguinte camada, para Camada de polilinhas da bacia coletora, insira a camada para a qual você deseja que as polilinhas sejam movidas.

  5. Selecione Excluir entidades não selecionadas na camada selecionada.
    Dica: Esta opção limpa o desenho ao excluir quaisquer polilinhas que foram criadas pelo botão Extrair entidades de superfície, mas que não foram selecionadas com o botão Definir.
  6. Clique em Definir.

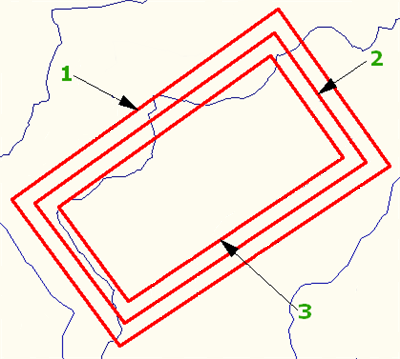

  7. Selecione ao menos duas polilinhas. Na ilustração a seguir uma terceira polilinha (3) é incluída. Clique com o botão direito do mouse ou pressione Enter.
    Nota: As polilinhas devem ser polilinhaslw fechadas (criadas com o comando PLINHA, por exemplo).

    Os dados de polilinha são extraídos e listados na Tabela de volume de armazenamento de fases.

  8. Salve os resultados.

Para definir a bacia coletora ao inserir manualmente os dados de curva de nível de superfície

  1. Na caixa de diálogo Definir bacia coletora a partir de dados inseridos, insira a elevação das curvas de nível e os dados de área para pelo menos duas curvas de nível.
  2. Clique em Adicionar à tabela.

    A informação é adicionada à Tabela de volumes de armazenamento de fases, com volumes calculados.

  3. Salve os resultados.
