Antes de usar chaves de descrição para criar pontos, você deve entender seu conteúdo, e como a descrição original para um ponto é utilizada para coincidir com elas.
Visão geral
Utilize chaves de descrição para automaticamente controlar algumas propriedades de ponto do desenho, como a aparência de um ponto no desenho quando você criar ou importar pontos. Antes de criar o desenho de pontos, usando chaves de descrição, crie uma série de chaves de descrição. Então, quando você criar ou importar um ponto de desenho, a descrição original para o ponto especifica qual chave de descrição é utilizada para criar o ponto no desenho. As propriedades definidas para que a chave de descrição seja aplicada ao ponto como ele é adicionado ao desenho.

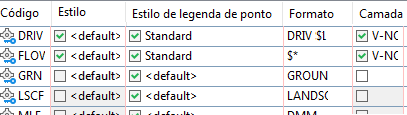

O que se segue são amostras de chave de descrição, mostrando código, estilo de ponto, estilo de legenda de ponto, formato, e propriedades de camada:
Cada chave de descrição em um desenho é definida por suas propriedades. Tanto o código de propriedade e propriedades de formato são necessários em uma chave de descrição.
Propriedade de código. Utilizada durante a conferência de chave de descrição, como por exemplo, se o código coincide com o descrição original para o ponto e, em seguida, se as propriedades especificadas naquela chave de descrição são aplicadas ao ponto quando ele é criado. Um código de chave de descrição pode conter caracteres, chamados de cartões curinga, que ampliam as capacidades de correspondência da chave de descrição.
Propriedade de formato. Converte a descrição original de um ponto em uma descrição completa. O padrão é $*, que indica que a descrição completa é igual à descrição original.
As Propriedades de chave de descrição opcional incluem:
- estilo de ponto
- estilo de legenda de ponto
- camada
- símbolo de ponto informação de escala
- símbolo de ponto informação de rotação
Descrições originais de amostra
A descrição original para um ponto é utilizada para determinar se um ponto coincide com uma chave de descrição. As seguintes são descrições originais de amostra:
MONA U_POLE 1078 TREE OAK 5
A descrição original pode consistir em até 10 elementos alfanuméricos, separados por espaços. O elemento à esquerda na descrição original (MONA, U_POLE, e TREE no exemplo anterior) é comparada aos códigos da chave de descrição durante a conferência da chave correspondente. Os elementos remanescentes, chamados de parâmetros, podem ser usados para converter a descrição original em uma descrição completa mais legível, e para girar ou dimensionar o símbolo do ponto no desenho.
Chave de descrição da chave coincidindo durante a criação de pontos de desenho
O processo de correspondência de chave de descrição compara o elemento à esquerda na descrição original do ponto que você estiver criando, para cada um dos códigos de chave de descrição, na chaves de descrição contidas no desenho. O processo encerra quando uma correspondência é localizada ou quando todas as chaves de descrição do desenho foram buscados.
Se o elemento à esquerda na descrição original do ponto coincide com um código de chave de descrição, o estilo de ponto, o estilo de legenda do ponto e a camada especificada na chave de descrição são utilizados para criar o desenho. A descrição original que você inseriu é convertida para uma descrição completa utilizando o formato especificado na chave de descrição. Se a descrição original incluir informações de escala e rotação, o símbolo do ponto é dimensionado e rotacionado como especificado.
Acessando chaves de descrição
Chaves de descrição são armazenadas em conjuntos dentro de um desenho. Todos os conjuntos de chave de descrição disponíveis em um desenho são listadas na árvore Configurações, na coleção Conjuntos de chave de descrição.
Gerenciar chaves de descrição
As chaves de descrição são organizadas em conjuntos. Os conjuntos de chave de descrição para um desenho são listados na árvore Configurações, na coleção Conjuntos de chaves de descrição, que está localizada sob a coleção Ponto.
Cada chave de descrição contém uma ou mais chaves de descrição. Para visualizar ou editar as chaves de descrição contidos dentro de um conjunto, utilize Editor de DescKey.
Quando a correspondência da chave de descrição está ativa e um ponto de desenho é criado, cada código de chave de descrição em cada conjunto de chave de descrição no desenho é pesquisado por uma correspondência. Você pode controlar a ordem na qual os conjuntos de chave de descrição são pesquisados.
Incluir os conjuntos de chave de descrição em um modelo de desenho para que possam ser usados em vários desenhos e compartilhados com outras pessoas.
