Para criar pontos em vértices de objeto e pontos geométricos críticos

Cria pontos automaticamente nas extremidades das linhas, linhas de recursos ou linhas de lote ou nas extremidades e ponto central de arcos.

Os pontos são criados a partir de um conjunto de seleção de objetos. Os pontos não são criados onde as linhas se cruzam, a não ser que um dos pontos seja o ponto final.

Para criar um ponto onde as linhas cruzam entre si, utilize o comando Criar pontos manualmente.

  1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
  2. guia Início painel Criar dados de terreno menu Pontos Criar pontos - Diversos automático .
  3. Selecionar objetos. Você pode selecionar, linhas de recursos, linhas de lote e arcos.

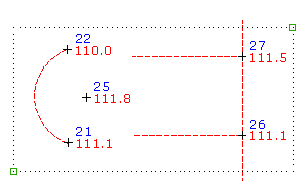

  4. Um ponto é colocado em cada vértice do objeto selecionado.

  5. Para cada ponto, se solicitado, insira o nome do ponto, descrição e elevação.
  6. Pressione Enter para finalizar o comando.
Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Sobre como controlar a aparência de pontos em um desenho.
