Para adicionar e remover cotovelos ao longo de um trecho de tubulação

Modifique a rede pressurizada com cotovelos em pontos de interseção nos trechos de tubulação.

Adicionar um cotovelo e um ponto de interseção a uma tubulação em um trecho de tubulação selecionado

1. Selecione um trecho de tubulação na rede pressurizada. A guia Layout da planta da rede pressurizada é aberta.
2. Na guia Layout da planta da rede pressurizada, clique no painel Layout Adicionar cotovelo/PI .
3. Selecione um ponto no desenho para o cotovelo. Se o ponto estiver posicionado fora do trecho de tubulação, o trecho de tubulação será ajustado de acordo com o novo cotovelo.

   É inserido um ponto de interseção com um acessório de cotovelo.

4. Use as alças do trecho de tubulação para ajustá-lo melhor.

Remover pontos de interseção redundantes ou desnecessários de um trecho de tubulação

1. Selecione um trecho de tubulação na rede pressurizada. A guia Layout da planta da rede pressurizada é aberta.
2. Na guia Layout da planta da rede pressurizada, clique no painel Layout Remover cotovelo/PI .
3. Selecione um trecho de tubulação.
4. Clique perto do ponto de interseção que deseja remover.

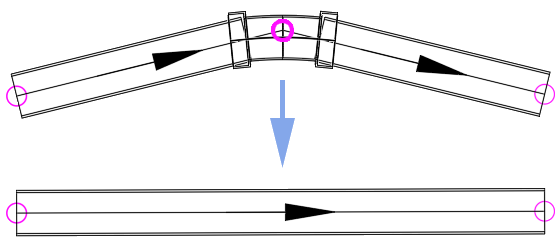

   O ponto de interseção é removido, e a geometria do trecho de tubulação se ajusta para compensar o novo caminho do trecho de tubulação.


5. Use as alças do trecho de tubulação para ajustá-lo melhor.
