Para desenhar segmentos retos de linhas de recurso

O comando para desenhar linhas de recurso tem opções para especificar as elevações da linha de recurso, incluindo uma opção para recuperar as elevações a partir de uma superfície.

  1. Clique na guia Iníciopainel Criar projetomenu suspenso Linha do recursoCriar linha do recurso Pesquisa.
  2. Na caixa de diálogo Criar linhas de recurso, especifique um terreno, um nome e um estilo opcionais para a linha de recurso. Selecione uma camada e note que a opção de usar uma camada de entidade selecionada está desativada. Clique em OK.
  3. Selecione o ponto inicial para a linha. Você pode utilizar comandos Osnap ou comandos transparentes para fazer snap a geometria existente.
  4. Especifique a elevação para o ponto inicial ao realizar um dos seguintes procedimentos:
    • Insira uma elevação na linha de comando.
    • Insira Superfície (S) para exibir a caixa de diálogo Selecionar superfície e, a seguir, faça o seguinte:
      • Selecione uma superfície a partir da qual obter as elevações.
      • Selecione a caixa de seleção Elevação relativa à superfície se deseja que a linha de recurso esteja relativa à superfície. Para obter mais informações, consulte Sobre as linhas de recurso relativas
      • Como opção, insira um valor de deslocamento positivo ou negativo na caixa de edição. Clique em OK. Mais tarde, é possível alterar o valor de deslocamento em cada ponto que você especificar.
      Nota: Se não houver superfícies no desenho, a opção Superfície não estará disponível.

    O seguinte prompt será exibido:

    Especifique o próximo ponto ou [Arco]:

    Nota: Consulte Para desenhar segmentos curvados de linhas de recurso para obter informações sobre a opção Arco.
  5. Selecione o próximo ponto.

    O seguinte prompt é exibido se você criar a linha de recurso relativa à superfície para que seja possível especificar a elevação de cada ponto:

    Especifique a elevação relativa ou [Declividade/INclinação/Elevação/Diferença/SUperfície/Transição] <0.000>:

    Caso contrário, o seguinte prompt será exibido:

    Especifique a declividade ou [INclinação/Elevação/Diferença/SUperfície/Transição] <0.000>:

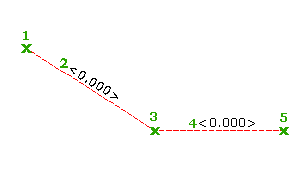

  6. Se você desejar especificar cada ponto de elevação ao criar pontos, avance para a Etapa 9. Para continuar desenhando pontos sem estabelecer a elevação até o final:
    • Insira a opção de comando Transição.
    • Crie um novo ponto. Quando Transição for selecionada, conforme cada ponto subsequente for criado, o prompt de elevação irá padronizar para Transição.

      Transição ou [INclinação/Elevação/Diferença/SUperfície/Transição]

  7. Pressione Enter para continuar a desenhar outros pontos sem especificar a elevação.
  8. Após criar pontos, selecione e insira a palavra-chave desejada para especificar a elevação, declividade, inclinação ou diferença de elevação. Se você finalizar o comando ainda no prompt Transição, você será solicitado a especificar uma elevação final.
  9. Execute um dos procedimentos a seguir para estabelecer a elevação do segundo ponto:
    • Insira Relativaàsuperfície (R) e insira outra elevação relativa. A elevação relativa é aplicada à elevação da superfície especificada.
      Nota: Ao desenhar uma linha de recurso relativa à uma superfície, se o segundo ponto selecionado não estiver na superfície especificada, é exibida uma mensagem na linha de comando ao tentar inserir um valor da elevação relativa e a opção de selecionar uma superfície diferente é dada. Se outra superfície não for selecionada, este segundo ponto usará, por padrão, a mesma elevação atribuída ao primeiro ponto e será absoluta. Se outra superfície for selecionada, a elevação do ponto será derivada de tal superfície, mas será absoluta.
    • Insira Declividade (D) e insira uma declividade. A declividade será aplicada ao segmento entre o primeiro e o segundo ponto.
    • Pressione Enter em Inclinação (I) e insira uma inclinação. A inclinação será aplicada ao segmento entre o primeiro e o segundo ponto.
    • Pressione Enter em Elevação (E) e insira uma elevação. A elevação será aplicada ao segundo ponto, e a declividade do segmento entre os pontos será calculada.
    • Pressione Enter em Diferença (D) e insira uma diferença elevacional entre o primeiro e o segundo ponto.
    • Insira Superfície (SU) para visualizar e aceitar a elevação da superfície em tal ponto ou para especificar outra superfície.
      Nota: A linha de recurso pode estar relativa somente à uma superfície e tal superfície deve ser definida ao selecionar o primeiro ponto da linha de recurso. Se outra superfície for selecionada nesse prompt, a elevação desse ponto será derivada de tal superfície, mas será absoluta.
  10. Especifique o próximo ponto na linha do recurso ao executar um dos procedimentos a seguir:
    • Selecione o próximo ponto no desenho.
    • Pressione Enter em Comprimento (C) e insira um comprimento. Ao utilizar esta opção, a direção do segmento será presumida a ser a mesma do final do segmento anterior.
  11. Especifique a elevação do ponto usando as opções descritas acima.
