Para criar uma curva em uma imagem usando ponto de curvatura

Especifique que o próximo instantâneo é um ponto de curvatura (PC) na imagem. O instantâneo, imediatamente seguindo o próximo instantâneo está no ponto de tangência (PT). Este comando cria um arco tangencial do último lado na imagem.

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse na rede de nomejanela Comando de Levantamento topográfico.
2. Na linha Comando, insira:

   PC

Exemplo de linha de comando

PC

AD 13 30 25 ! Instantâneo no PC

AD 14 33 24 ! Instantâneo no PT

FINAL

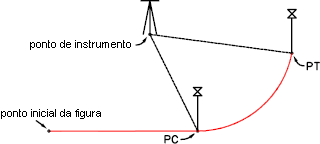

O seguinte ilustra o comando ponto de curvatura:

Sintaxe de comando

PC
