Adicionar um grupo espiral-curva-espiral livre entre duas entidades.

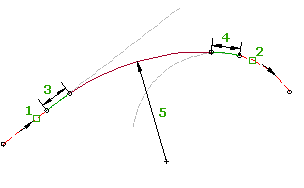

O tipo de espirais criado (simples ou composto) depende dos tipos de entidades que você anexar a elas. Quando as entidades do anexo (1, 2) são editadas, os comprimentos de espiral (3, 4) e o raio da curva (5) não são alterados. Os pontos de anexação e os comprimentos da curva são ajustados para acomodar as edições nas entidades do anexo.
O comandoEspiral-Curva-Espiral é similar ao comando que adiciona uma curva livre por raio entre duas entidades. No entanto, este comando adiciona uma espiral de transição de entrada e uma espiral de transição de saída. O grupo de curvas para este comando é o mesmo que o grupo de curva automática que é criado ao se usar o comando Tangente-tangente. No entanto, com este comando é possível criar um grupo de curva SCS entre as curvas.
Não é possível editar com alças o grupo de curvas espiral-curva-espiral, mas é possível editar as entidades nas quais o grupo SCS é anexado. Fazer edições para a espiral ou parâmetros da curva na janela Parâmetros de layout de alinhamento ou a vista Entidades de alinhamento.
grupo de curva SCS entre duas tangentes
Um grupo de curvas inseridas SCS entre duas tangentes cria duas espirais simples.
grupo de curva SCS entre uma curva e uma tangente
Um grupo de curvas SCS inseridas entre uma tangente e uma curva resulta em espiral simples associada à tangente e uma espiral composta associada à curva.
grupo de curva SCS entre duas curvas
Um grupo de curvas SCS inseridas entre duas curvas cria duas espirais compostas. O grupo de curva SCS só deve ser inserido em uma configuração onde o anexo para qualquer curva forma uma situação curva-curva composta.
