Para trocar peças de redes pressurizadas com base em peças
É possível utilizar o comando Trocar peças da rede de pressão para alterar o tipo, a família e/ou o tamanho de peças selecionadas em uma rede de pressão.
Selecione uma rede de pressão. A guia contextual da faixa de opções Redes de pressão é exibida.
No painel Modificar, clique em Editar redeFerramentas de layout da plantaPesquisa.
Clique em Trocar peçasPesquisa.
Selecione as peças da rede de pressão para trocar.
É possível selecionar as peças da rede de pressão em um gráfico da seção ou em um gráfico do perfil longitudinal.
O conjunto de seleção deve ser limitado às peças somente existentes em uma rede de pressão.
Se você selecionar peças de mais de um tipo de peça ou de família de peças, estará limitado a alterar o tamanho da peça.
Pressione Enter quando tiver concluído o seu conjunto de seleção.
A origem da peça pode ser a lista de peças da rede pressurizada atual ou um catálogo de peças específico. Se você selecionar uma peça a partir de um catálogo de peças, a peça é adicionada automaticamente à lista de peças atual após a troca de peças ter sido concluída se ela já não tiver sido adicionada.
Especifique a peça de reposição.
Nota: Se você selecionou múltiplas peças cujo tipo e família são diferentes, *VARIA* irá aparecer nas caixas de listagem e você estará restrito a especificar o tamanho para as peças de reposição.
Especifique a referência de elevação. Esta configuração controla como a elevação da peça de reposição será determinada.
Importante: Se você não selecionar uma peça de reposição, especificando uma elevação de referência e, a seguir, clicando em OK, não terá efeito sobre a rede de pressão existente.
Este parâmetro padroniza para Superior externo.
Se você especificar uma peça específica Referência de elevação(Superior externa, Corroamento, Linha de centro, Geratriz, Inferior externa), a elevação do ponto da peça existente será usada como a elevação do mesmo ponto na nova peça.
Por exemplo, se você selecionar Linha de centro, a elevação da linha de centro das peças originais é mantida como a elevação da linha de centro das peças de reposição. Na ilustração a seguir, que mostra o efeito no gráfico do perfil longitudinal, a conexão e tubulação em azul aumentaram em tamanho e a linha de centro foi selecionada como a Referência de elevação.
Se você especificar uma superfície e profundidade da cobertura, a elevação da peça de reposição será inserida de acordo com a elevação da superfície e da profundidade da cobertura.

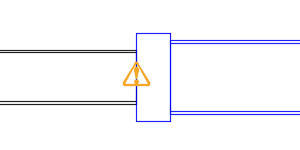

Após a substituição das peças, o comando Verificação do desenho é executado automaticamente para alertá-lo sobre quaisquer problemas que possam ter sido inseridos pelas alterações. Aviso de símbolos são inseridos no desenho com as localizações das violações. Você pode passar o cursor sobre um símbolo de aviso para visualizar uma dica de ferramenta que descreve a violação.
