Caixa de diálogo Trocar peças da rede pressurizada

Utilize esta caixa de diálogo para especificar as peças de reposição a usar e para especificar como a elevação da peça de reposição será determinada.

Após a substituição das peças, o comando Verificação de desenho é executado automaticamente para alertá-lo sobre quaisquer problemas que possam ter sido inserido pelas alterações. Os problemas são marcadas com símbolos de advertência.

Origem da peça

É possível selecionar peças de substituição na lista de peças de rede pressurizada atual ou em um catálogo de peças específico. As peças na lista ou no catálogo que você selecionar estarão disponíveis para seleção na seção da caixa de diálogo Peça de reposição.

Lista de peças
Define a lista de peças de rede pressurizada atual a ser usada para a troca de peças.
Catálogo de peças
Define o catálogo de peças específico a ser usado para a troca de peças.
Nota: Se você selecionar uma peça a partir de um catálogo de peças, a peça é adicionada automaticamente à lista de peças atual após a troca de peças é ter sido concluída se ela já não tiver sido adicionada.

Peça de reposição

Utilize esta opção para especificar as peças de reposição a usar.

Nota: Se você selecionou múltiplas peças cujo tipo e família são diferentes, *VARIA* irá aparecer nas caixas de listagem e você estará restrito a especificar o tamanho para as peças de reposição.
Tipo de peça
Especifica o tipo de peça para a peça de reposição.
Nota: As tubulações pressurizadas somente podem ser substituídas por outras tubulações pressurizadas, conexões por outras conexões e equipamentos por outros equipamentos. No entanto, as conexões são categorizadas em cotovelo, cruz e tê e as peças destes subtipos podem ser trocadas entre si. Por exemplo, uma conexão de cotovelo pode ser substituída por uma conexão de cruz ou um tê.
Forma da peça
Especifica o subconjunto de tipos de peça a ser utilizado para a peça de reposição.
Tamanho
Especifica o tamanho a usar para a peça de reposição.

Elevação de referência

É possível utilizar configuração Referência de elevação para especificar como a elevação da peça de reposição será determinada. Redes pressurizadas com base no caminho só podem usar Superior externo como Referência de elevação.

Nota: No gráfico da seção, uma peça de substituição é alinhada com a linha de centro da peça existente.
  • Se você especificar uma peça específica Referência de elevação(Superior externa, Corroamento, Linha de centro, Geratriz, Inferior externa), a elevação do ponto da peça existente será usada como a elevação do mesmo ponto na nova peça.

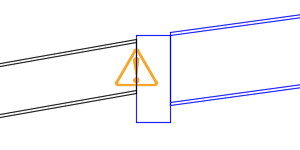

    Por exemplo, se você selecionar Linha de centro, a elevação da linha de centro das peças originais é mantida como a elevação da linha de centro das peças de reposição. Na ilustração a seguir, que mostra o efeito no gráfico do perfil longitudinal, a conexão e tubulação em azul aumentaram em tamanho e a linha de centro foi selecionada como a Referência de elevação.

  • Se você especificar uma superfície e profundidade da cobertura, a elevação da peça de reposição será inserida de acordo com a elevação da superfície e da profundidade da cobertura.

Para obter informações sobre como a referência de elevação de redes pressurizadas é estabelecida quando ela é criada, consulte "Definindo informações de elevação para a rede de pressão" em Sobre como criar redes de pressão na vista da planta.

Superior externo
Especifica que a parte superior externa da nova peça é colocada na mesma elevação que a da superior externa da peça existente.

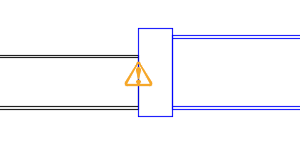

Na ilustração a seguir, a conexão e tubulação em azul foram trocadas para um tamanho maior e suas elevações superiores externas foram mantidas.

Nota: As ilustrações nesta seção são mostradas em um gráfico do perfil longitudinal. A tubulação em preto à esquerda foi deixada inalterada para ilustrar a alterações relativas nas peças em azul. As notificações de advertência são exibidas porque isto conduz a diâmetros desiguais.
Coroamento
Especifica que o coroamento da nova peça é colocada na mesma elevação que a do coroamento da peça existente.

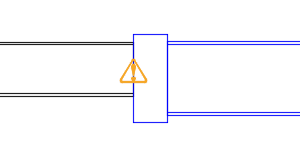

Na ilustração a seguir, a conexão e tubulação em azul foram trocadas para um tamanho maior e suas elevações de corroamento foram mantidas.

Linha de eixo
Especifica que a linha de centro da nova peça é colocada na mesma elevação que a da linha do centro da peça existente.

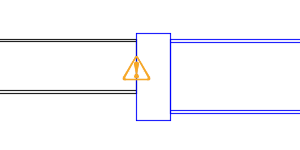

Na ilustração a seguir, a conexão e tubulação em azul foram trocadas para um tamanho maior e suas elevações da linha de centro foram mantidas.

Geratriz
Especifica que a linha da geratriz da nova peça é colocada na mesma elevação que a da linha da geratriz da peça existente.

Na ilustração a seguir, a conexão e tubulação em azul foram trocadas para um tamanho maior e suas elevações da geratriz foram mantidas.

Inferior externo
Especifica que a parte inferior externa da nova peça é colocada na mesma elevação que a da inferior externa da peça existente.

Na ilustração a seguir, a conexão e tubulação em azul foram trocadas para um tamanho maior e suas elevações inferiores externas foram mantidas.

Profundidade da cobertura
Especifica que a parte superior externa da nova peça é colocada abaixa do superfície de referência. Insira a elevação na caixa Profundidade da cobertura.
Nota: Se o desenho não contiver qualquer superfície, esta opção não estará disponível para seleção.

Na ilustração a seguir, a conexão e tubulação em azul foram trocadas para um tamanho maior e uma profundidade e a elevação da profundidade de cobertura foi especificada.
