Para criar um estilo de legenda de nota

1. No Toolspace, na guia Configurações, expanda a coleção Geral Legendas.
2. Clique com o botão direito na coleção Nota e clique em Novo.
3. Na guia Informação da caixa de diálogoCompositor de estilo de legenda, especifique um nome para o novo estilo.
4. Clique na guia Layout.
5. Um padrão de componente do texto é criado por padrão. Para alterar a sequência de texto, em Texto, clique na linha Conteúdo. Em seguida, clique em .
6. No Editor de Componente de texto, edite o texto para a nota conforme necessário. Você pode digitar diretamente na janela.
7. Fechar o Editor de componente de texto.
8. Se você deseja fazer referência a objetos no desenho, crie um Texto de referência para cada objeto que deseja referenciar.

   Por exemplo, você pode criar uma legenda de nota com dois componentes de referência, cada qual se refere a um nome de alinhamento. A seguir, é possível inserir a legenda na intersecção de dois alinhamentos e selecionar os alinhamentos de intersecção como dados do objeto.

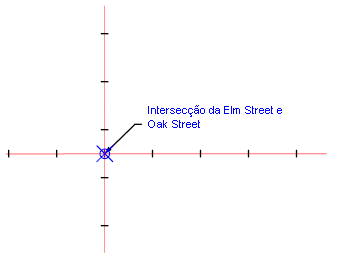

   Clique para visualizar uma legenda de intersecção de estaca criada com dois componentes de texto referenciados


9. Se você tiver vários componentes no estilo de legenda, assegure-se de especificar apropriados Pontos de âncora e anexação, pois os componentes não se sobrepõem. Você pode usar a janela Visualizar para verificar o layout da legenda.
10. Utilize as outras guias no Compositor de estilo de legenda para definir o estilo da legenda.

Nota: Especifique a camada padrão para legendas Nota na guia Camadas da caixa de diálogo Configurações de desenho. Você também pode alterar a camada dessas legendas, utilizando a paleta Propriedades do AutoCAD (clique com o botão direito do mouse sobre a legenda e selecione Propriedades da legenda ou Propriedades).
