Para criar pontos em um objeto usando os intervalos de distância

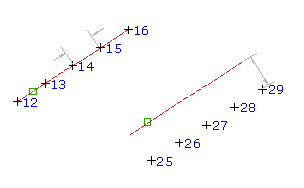

cria os pontos que estão em uma distância separada especificada ao longo de uma linha, linha do recurso, linha do lote ou arco

Utilize um intervalo e deslocamento especificado para colocar pontos ao longo de um objeto.

Quando você cria pontos usando este comando, é possível trabalhar com um objeto de cada vez. Depois que os pontos foram adicionados usando um objeto selecionado, é possível selecionar outro objeto e adicionar pontos usando aquele objeto. Se os objetos selecionados e as opções especificadas ao usar o comando resultarem na criação de pontos duplicados, por exemplo, nos pontos finais compartilhados de duas linhas, somente um único ponto será adicionado. Pontos duplicados não são criados.

  1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
  2. Guia Início painel Criar dados de terreno Menu Pontos Criar pontos - Diversos Medir objeto .
  3. Selecione uma linha, linha de lote, linha do recurso ou arco.
  4. Insira a estaca inicial ou pressione Enter para aceitar o padrão.
  5. Insira a estaca final ou pressione Enter para aceitar o padrão.
  6. Insira o deslocamento.
  7. Insira o intervalo de distância.

    Os pontos são colocados ao longo do objeto no deslocamento e intervalo especificado.

  8. Para cada ponto, se solicitado, insira o nome do ponto, descrição e elevação.
  9. Pressione Enter para finalizar o comando.
Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Sobre como controlar a aparência de pontos em um desenho.
