Utilize as ferramentas de produção de desenho para criar rapidamente as folhas que exibem automaticamente faixas de estaca de alinhamentos e de perfis em suas plantas.
Utilize os assistentes Criar Moldura da vista e Criar folhas para criar as folhas que automaticamente exibem segmentos de alinhamentos e perfis em suas plantas. Você pode criar grupos de moldura da vista que automaticamente capturam áreas predefinidas ao longo de um alinhamento.
Em vez de criar manualmente diversos viewports em layouts para mostrar segmentos de alinhamentos, é possível criar molduras da vista que automaticamente capturam áreas predefinidas ao longo de um alinhamento. Molduras da vista são áreas retangulares ao longo de um alinhamento que representam o que é exibido nos viewports associados nos layouts (folhas) a serem criados. Esta automação o protege de fazer muitas alterações manuais quando seus dados de projeto se modificarem.

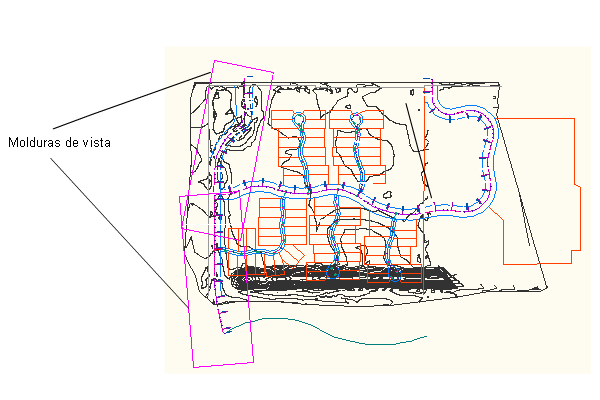

Molduras da vista representam os dados de alinhamento que serão exibidos nas folhas de layout
As ferramentas de produção de desenhos incluem os seguintes componentes:
- Comandos de produção de desenhos. Você pode ter acesso aos comandos de produção de desenhos na guia Saída e na guia contextual Produção de desenhos, na faixa de opções. A guia contextual Produção de desenhos será exibida quando você selecionar uma moldura da vista ou uma linha de articulação de folhas no desenho.
-
Assistente Criar Molduras da vista. Inicie o processo de usar as ferramentas de produção de desenhos utilizando este assistente para definir um grupo de molduras da vista ao longo de um alinhamento.
-
Grupo de molduras da vista. O objeto de grupo de molduras da vista ajuda a gerenciar um único grupo de molduras da vista que estejam exibindo faixas de estaca consecutivas ao longo do mesmo alinhamento. Você pode definir muitas opções no nível do grupo de molduras da vista, como estilos e legendagem. Objetos de grupo de molduras da vista são exibidos na árvore do Prospector, e você pode controlar suas configurações de comando padrão na árvore Configurações.
-
Molduras da vista. Molduras da vista são regiões retangulares ao longo de um alinhamento que definem uma área que será exibida em uma folha. O tamanho da moldura da vista, o formato e a escala vêm de uma viewport designada que exista na guia do layout de um modelo especificado. Depois que as molduras da vista forem criadas, as propriedades dos objetos de moldura da vista serão salvas no desenho aberto. Os objetos de moldura da vista serão exibidos no desenho e na árvore do Prospector, e você pode controlar seu estilo padrão e legendagem na árvore Configurações.
-
Linhas de articulação de folhas. Nos recursos de produção de desenhos do Autodesk Civil 3D, uma linha de articulação de folhas é uma linha reta que indica as localizações em um grupo de molduras da vista onde uma moldura cruza ou coincide com outra moldura da vista. Linhas de articulação de folhas somente são exibidas em espaço de papel e somente em uma vista da planta. Elas são projetadas para indicar visualmente as localizações (estacas iniciais e finais) ao longo de um alinhamento onde cada moldura da vista começa e termina. Linhas de articulação de folhas possuem seu próprio estilo de objeto e costumam incluir legendas que podem identificar ambas as folhas anterior e posterior (moldura da vista) ao longo de um alinhamento. Você tem a opção de incluir uma legenda de linha de articulação de folhas no lado esquerdo, uma legenda de linha de articulação de folhas no lado direito, ambas, ou nenhuma, e você pode escolher o lugar ao longo da linha de articulação de folhas em que você deseja que a legenda seja exibida (topo, meio ou final da linha). Assim como os objetos de moldura da vista, os objetos da linha de articulação de folhas serão exibidos na árvore do Prospector, e você pode controlar seu estilo padrão e legendagem na árvore Configurações.
-
Assistente Criar folhas. Depois de ter utilizado o assistente Criar molduras de vista, a próxima etapa será utilizar o assistente Criar folhas para criar rapidamente suas folhas.
Após ter criado molduras da vista e folhas, você poderá utilizar, a seguir, o Gerenciador de conjunto de folhas para organizar, publicar, compartilhar e gerenciar conjuntos de folhas.
Fluxo de trabalho: para criar planta/folhas de perfil
Tutorial de produção de planta
