Editar configurações de recurso - Caixa de diálogo nivelamento

Utilize essa caixa de diálogo para visualizar e alterar as configurações relacionadas ao nivelamento.

Este tópico documenta as configurações em todas as caixas de diálogo Editar configurações relacionadas ao nivelamento (nível de desenho, nível de recurso e nível de comando).

As configurações de ambiente no nível do desenho são identificadas pelo ícone de desenho.
Configurações de Recurso de nivelamento são exibidas perto da parte superior da caixa de diálogo, depois do grupo de propriedades gerais, e são identificados pelo ícone de nivelamento.
Comando de configurações de nivelamento são identificados pelo ícone comando.

A precisão e o formato do número exibidos por todos os comandos de nivelamento e usados para exibir os valores de nivelamento são especificados nas configurações de ambiente do desenho.

Para obter informações gerais sobre configurações de desenhos, recursos e comandos e a interação entre eles, consulte Sobre configurações do Autodesk Civil 3D.

Para obter informações sobre as configurações de ambiente no nível do desenho, consulte Guia Configurações de ambiente (caixa de diálogo Configurações do desenho).

Estilos padrão

Utilize estas configurações para especificar os estilos padrão para linhas do recurso e grupos de nivelamento.

Estilo de linha de recurso: Especifica o estilo padrão a ser aplicado quando linhas do recurso são criadas. Clique na coluna Valor, e clique para selecionar um estilo na caixa de diálogo Estilo de linha do recurso.
Estilos de nivelamento: Especifica o estilo padrão para aplicar ao criar nivelamento. Clique na coluna Valor e depois em para selecionar um estilo na caixa de diálogo Estilo de nivelamento.
Estilos de nivelamento de inclinação do corte: Especifica o estilo padrão para aplicar ao criar nivelamento de inclinação do corte. Clique na coluna Valor e depois em para selecionar um estilo na caixa de diálogo Estilos de nivelamento de inclinação do corte.
Estilos de nivelamento de inclinação de aterro: Especifica o estilo padrão a aplicar ao criar nivelamento de inclinação de aterro. Clique na coluna Valor e depois clique para selecionar um estilo na caixa de diálogo Estilos de nivelamento de inclinação de aterro.

Formato de nome padrão

Utilize estas configurações para especificar os formatos de nome para novas linhas do recurso e grupos de nivelamento. Clique na coluna Valor e depois em para efetuar alterações na caixa de diálogo Template de nome.

Criação de linha do recurso

Nota: Este grupo de propriedades é exibido (em diferentes formas) quando você acessa as configurações dos comandos CreateFeatureLineFromAlign, CreateFeatureLines, e DrawFeatureLine.

Criação de linha do recurso (CreateFeatureLineFromAlign)

Utilize estas configurações para especificar o comportamento padrão para criação de linhas do recurso a partir de alinhamentos.

Nomes de linha do recurso: Especifica se um nome é aplicado à linha do recurso quando for criado.
Utilizar Estilos de Linha do Recurso: Especifica se um estilo é aplicado à linha do recurso quando for criado.
Configurações de camada: Especifica qual camada é aplicada às linhas de recursos quando são criadas. O padrão é Utilizar as Configurações de camada que é a partir das configurações de desenho.
Erradicar pontos: Especifica se deseja abrir a caixa de diálogo Vértices erradicados para que você possa erradicar os objetos ao converter para uma linha do recurso. Altere este valor para Verdadeiro para abrir a caixa de diálogo Vértices excluídos.
Criar vínculo dinâmico: Especifica se deseja criar um vínculo dinâmico para o alinhamento. Alterar este valor para Falso para prevenir a criação de vínculo dinâmico.
Distância de flecha/distância ordenada: Especifica a flecha/distância de ordenada intermediária para curvas com suavização de serrilhado em segmentos de linha curta. O padrão é 0.100.
Fator de suavização de espiral: Especifica o fator de suavização para espirais em segmentos de linha curta. O padrão é 0.25.

Para obter mais informações, consulte Sobre como criar linhas do recurso a partir de alinhamentos

Criação de linha do recurso (CreateFeatureLine)

Utilize estas configurações para especificar o comportamento padrão para criação de linhas do recurso a partir de objetos.

Nomes de linha do recurso: Especifica se um nome é aplicado à linha do recurso quando for criado.
Utilizar Estilos de Linha do Recurso: Especifica se um estilo é aplicado à linha do recurso quando for criado.
Configurações de camada: Especifica qual camada é aplicada às linhas de recursos quando são criadas. Utilize configurações de camada (a partir das configurações do desenho). Utilize a camada atual. Utilizar a camada da entidade selecionada.
Apagar Entidades existentes: Especifica se os comandos de criação apagam objetos selecionados quando eles são convertidos para linhas do recurso. Pelo padrão objetos são apagados. Alterar este valor para Falso para que os objetos permaneçam no desenho.
Erradicar pontos: Especifica se deseja abrir a caixa de diálogo Vértices erradicados para que você possa erradicar os objetos ao converter para uma linha do recurso. Altere este valor para Verdadeiro para abrir a caixa de diálogo Vértices excluídos.
Atribuir elevações: Especifica ao abrir a caixa de diálogo Atribuir elevações.
Fonte de elevação: Especifica se deseja atribuir elevações de uma superfície, a partir de nivelamentos selecionados ou definir uma elevação fixa.
Incluir quebras de elevação intermediária: Especifica se deseja incluir quebra de elevação intermediária quando atribuir elevações de uma superfície ou grupo de nivelamento.

Para obter mais informações, consulte Sobre como criar linhas do recurso a partir do objeto

Criação de linha do recurso (DrawFeatureLine)

Utilize estas configurações para especificar o comportamento padrão para linhas do recurso do desenho.

Nomes de linha do recurso: Especifica se um nome é aplicado à linha do recurso quando for criado.
Utilizar Estilos de Linha do Recurso: Especifica se um estilo é aplicado à linha do recurso quando for criado.
Configurações de camada: Especifica a configuração da camada padrão quando linhas do recurso são criadas.

Para obter mais informação, consulte Para desenhar segmentos retos de linhas de recurso.

Criação de nivelamento

Nota: Este grupo de propriedades é exibido quando você acessa as configurações do comando CreateGrading.

Utilize estas configurações para especificar o comportamento padrão para criação nivelamento.

Região de transição de comprimento: Especifica o comprimento padrão das regiões de transição. Insira um comprimento na coluna Valor ou clique e selecione uma distância na área de desenho. Comandos de criação de prompt para a duração de transição se você selecionar o ponto inicial de um nivelamento para estar dentro ou próximo a um nivelamento.

Para obter mais informações, consulte Para criar um nivelamento a partir de um perímetro

Criação de grupo de nivelamento

Nota: Este grupo de propriedades é exibido quando você acessa as configurações do comando CreateGradingGroup.

Utilize estas configurações para especificar o comportamento padrão para criação de grupos de nivelamento.

Criação de nivelamento de superfície: Especifica se o grupo de nivelamento gera uma superfície automática por padrão.
Utilize o nome do grupo: Especifica se a superfície é nomeada após o grupo de nivelamento por padrão.
Estilo de superfície: Especifica o estilo padrão para o grupo de nivelamento. Clique na coluna Valor e depois para selecionar um estilo na caixa de diálogo Estilo de superfície.

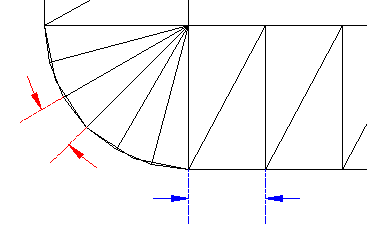

Incremento de suavização de superfícies: Especifica o padrão máximo de distância ao longo da linha do recurso para adicionar superfícies de linhas de triângulo suplementares para melhorar a definição da superfície do grupo de nivelamento. Insira um comprimento na coluna Valor ou clique e selecione um comprimento na área de desenho.
Suavização de ângulo da superfície de cone: Especifica o ângulo máximo entre linhas de projeção suplementares nos cantos exteriores. Insira um ângulo na coluna Valor ou clique e selecione um ângulo na área de desenho.

As configurações de suavização de serrilhado controlam o posicionamento de linhas obrigatórias ao longo de cantos externos arredondados e segmentos de nivelamento.

Para obter mais informações, consulte Para criar um grupo de nivelamentos.

Ajustar curva da linha do recurso

Nota: Este grupo de propriedades é exibido quando você acessa as configurações do comando FitCurveFeature.

Utilize estas configurações para especificar o comportamento padrão para a criação de linhas do recurso ao longo de arcos.

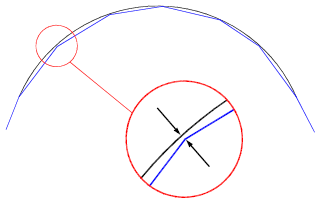

Tolerância: Especifica a distância máxima de um PI ao longo do recurso até o arco que deverá ser inserido. Quando um arco é inserido, ele deverá passar por todos os pontos de linha de recurso (entre os pontos inicial e final). A tolerância Especifica quanto qualquer ponto pode estar fora do arco que é medido por meio de todos os pontos.

Tolerância da curva de ajuste
Número mínimo de segmentos: Especifica o número mínimo de segmentos que devem ser identificados, antes de criar um arco. Essa configuração é ignorada quando a opção Pontos é usada.

Para obter mais informações, consulte Sobre com converter linhas com suavização de serrilhado para arcos

Editor de elevação de nivelamento

Nota: Este grupo de propriedades é exibido quando você acessa as configurações do comando GradingElevEditor.

Utilize estas configurações para especificar o comportamento padrão para o Editor de elevação, quando as linhas do recurso são editadas.

Elevar/Abaixar incremento: Especifica a distância vertical utilizada para cada incremento quando as linhas de recurso de nivelamento são áreas elevadas ou abaixadas para ajustar os volumes.
Mostrar somente quebras de nível: Especifica se somente a linha do recurso tem pontos de início / final e quaisquer quebras de nível entre elas que sejam exibidas. Esta opção simplifica o processo de edição ao permitir edições de elevação para abranger vários pontos.

Para obter mais informações, consulte Sobre como editar as linhas do recurso com o Editor de elevação de nivelamento.

Ferramentas de layout de nivelamento

Nota: Este grupo de propriedades é exibido quando você acessa as configurações do comando GradingTools.

Utilize estas configurações para especificar os critérios padrão para layout de nivelamento.

Conjunto de critérios de nivelamento: Especifica o conjunto padrão de critérios para usar quando o nivelamento é criado. Clique na coluna Valor e depois para selecionar um estilo na caixa de diálogo Conjunto de critérios de nivelamento.
Critérios de nivelamento: Especifica o critério padrão para usar quando o nivelamento é criado. Clique na coluna Valor e depois para selecionar os critérios na caixa de diálogo Critério de nivelamento.

Para obter mais informações, consulte Sobre como criar o nivelamento.

Ferramentas de volumes de nivelamento

Nota: Este grupo de propriedades é exibido quando você acessa as configurações do comando GradingVolumeTools.

Utilize estas configurações para especificar os critérios padrão para volumes de nivelamento.

Elevar/Abaixar incremento de elevação: Especifica a distância vertical utilizada para cada incremento quando as linhas de recurso de nivelamento são áreas elevadas ou abaixadas para ajustar os volumes. Insira um comprimento incremental na coluna Valor ou clique e selecione um comprimento na área do desenho.
Limite de seleção do recurso para o grupo atual: Especifica se os recursos fora do grupo atual de nivelamento podem ser selecionados para elevar ou abaixar nos cálculos de volume.

Para obter mais informações, consulte Sobre como exibir e ajustar os volumes da superfície

Juntar recursos

Nota: Este grupo de propriedades é exibido quando você acessa as configurações do comando JoinFeatures.

Utilize estas configurações para especificar o padrão de tolerância para juntar às linhas do recurso.

Tolerância: Especifica quão perto as linhas do recurso devem estar ao usar o comando Juntar.

Erradicar linha do recurso
