Você pode definir a forma das paredes de uma figura de Postiço, Lateral, ou Cavidade especificando uma curva de seção transversal. Essa curva é varrida ao longo da curva da figura para criar a forma geral. A curva precisa:
- estar no plano XY, com o ponto inicial da curva em (0,0) no eixo do setup, por exemplo:
utilize essa curva de seção transversal:

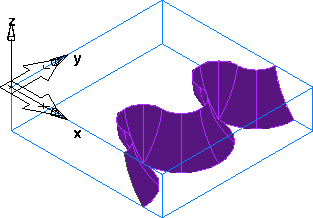

para criar esta figura:

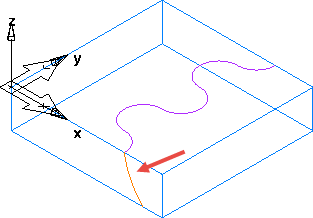

- estar no lugar na curva da figura, por exemplo:
utilize essa curva de seção transversal:

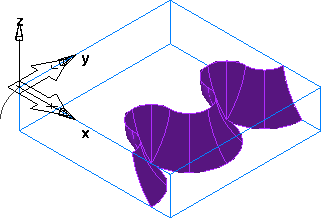

para criar esta figura:
A curva precisa ser uma função em X e Y. Isso significa que, quando você traçar uma linha vertical paralela ao eixo X ou Y através da curva em qualquer ponto, essa linha só pode intersecionar a curva uma vez.
