Este exemplo mostra retração normal.
Este é o mesmo exemplo com Minimizar retração da ferr. habilitado.
Configurar este atributo pode resultar em mais corte de ranhura. Estude o percurso cuidadosamente antes de cortar.
Essa função é útil para fresadoras 2 eixos.
Se Minimizar retração da ferr. estiver selecionado, a configuração para o atributo de usinagem Mínima dist. rápida é ignorado. A ferramenta não retrai a não ser para evitar invasão.
Esse atributo somente afeta como a ferramenta é retraída dentro de uma única operação. Não controla como operações são ordenadas. Para esta funcionalidade, consulte Mínima dist. rápida.
Percursos NT
Utilizar as opções de Minimizar retração da ferr. com os percursos NT proporciona melhores resultados que com os percursos tradicionais.
Figura de Cavidade
Para uma figura de Cavidade, o percurso corta a ranhura seguindo os offsets em vez de apenas uma linha reta. Ocorrem menos mergulhos que com percursos tradicionais.

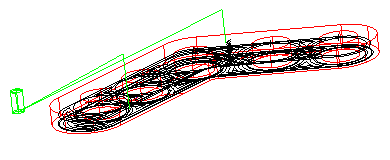

Exemplo de percurso tradicional:

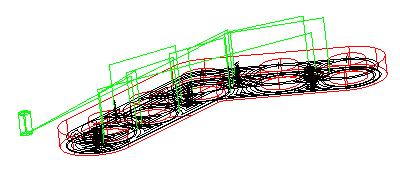

Exemplo de percurso NT:
Figura de Postiço
Para uma figura de Postiço, o percurso apresenta bem menos retrações e mergulhos na margem do Bloco.
Exemplo de percurso tradicional:
Exemplo de percurso NT:
