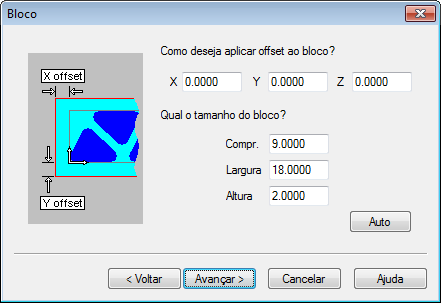

Diálogo Bloco (fixações múltiplas)

Você pode utilizar o diálogo Bloco para especificar o tamanho e posição do bloco:

1. Insira as coordenadas da origem do bloco nos campos X, Y e Z.

   O tamanho de bloco padrão é calculado como o tamanho de bloco mínimo que irá conter todas as peças no documento com o espaçamento especificado no diálogo Configuração.

2. Caso deseje utilizar um bloco com um tamanho específico, insira as dimensões nos campos Compr., Largura e Altura.
3. Clique em Auto para calcular o tamanho de bloco mínimo que irá conter todas as peças.
4. Clique em Avançar para exibir o diálogo Prever. Uma pré-visualização do layout é exibida em verde na janela gráfica.
