Figuras de Cavidade Aberta

Você pode usinar uma Cavidade aberta por fora do bloco utilizando uma figura de Face ou Lateral. Isso permite reduzir desgaste da ferramenta evitando mergulho desnecessário.

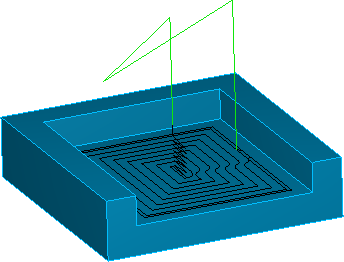

Abrir cavidade utilizando figura de Cavidade:

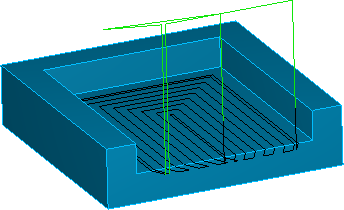

Abrir cavidade utilizando figura Lateral:

Para criar uma figura de Face para usinar uma cavidade aberta por fora do bloco:

1. No assistente de Nova Figura, selecione Face ou Lateral.
2. Selecione Extrair com reconhecimento de figura.
3. Clique em Avançar.
4. Para uma figura de Face, selecione a superfície horizontal da cavidade.

   Para uma figura Lateral, selecione as superfícies verticais da cavidade.

5. Clique em Finalizar.
6. Na guia Estratégia do diálogo de Propriedades da Figura, selecione Passo desbaste para incluir uma operação de desbaste.
7. Selecione um tipo de Passo lateral entre Vortex ou Zigzag NT.
8. Clique OK para fechar o diálogo Propriedades da Figura.
