Exemplo Wind fan

Este exemplo mostra como criar um percurso de acabamento wind fan e alterar os pontos inicial e final.

Para utilizar acabamento wind fan para cortar a figura de Postiço:

1. Crie uma figura de Postiço.



2. Habilite acabamento wind fan:
   1. No diálogo Propriedades de Postiço, na guia Estratégia, clique em Wind Fan.

      O diálogo Opções de Acabamento Wind Fan é exibido.

   2. Selecione Acab. wind fan para fazer com que o caminho de acabamento comece e termine no mesmo ponto.
   3. Especifique Raio wind fan e Âng wind fan, e então clique em OK para fechar o diálogo.
   4. Clique OK para fechar o diálogo Propriedades de Postiço.

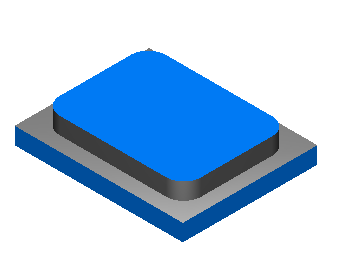

3. Execute uma simulação 2D.

   Para usinar o passo de acabamento do Postiço, a ferramenta:

   1. começa no canto superior direito da peça e corta a figura.



   2. retorna ao ponto inicial.



A peça está concluída, mas você pode editar o percurso. Por exemplo, você pode desejar que a ferramenta comece a cortar numa aresta reta em vez de num canto.

Para alterar o ponto inicial e final do percurso:

1. Crie um ponto próximo de uma das arestas da figura.



2. No diálogo Propriedades do Postiço, na guia Mergulho, especifique o Pto inicial como a posição do ponto criado.
3. Execute uma simulação 2D:



   A posição do ponto ao longo da curva é utilizada para posicionar o ponto inicial, mas a distância do ponto até a fronteira da figura é ignorada.
