Diálogo Mesa Superior

O sólido mesa superior é o sólido ao qual o bloco e os grampos são anexados. Isto é, o bloco e os grampos na simulação de máquina movem-se junto com o sólido especificado nesse diálogo como se fossem filhos do sólido.

Para um torno, é o fuso principal ou mandril. Para fresadoras, é o sólido mesa superior. Utilize o diálogo Mesa Superior para configurar esses aspectos.

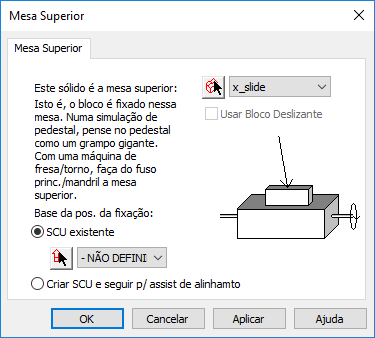

Para abrir a caixa de diálogo Mesa Superior, selecione a guia Design de Máquina > painel Configuração > Mesa Superior.

Para utilizar esse diálogo:

1. Selecione o sólido.
2. Selecione entre:
   • SCU existente — Selecione o SCU no topo do sólido onde você deseja que a peça seja montada.
     Nota: Se a sua peça apresentar seu sistema de coordenadas posicionado no topo, você pode aplicar offset ao sólido na página Informação de Simulação do assistente de Setup.
   • Criar SCU e seguir p/ assist de alinhamto
3. Clique no botão Aplicar.

SCU para mesa superior

O SCU da Mesa Superior é o mais importante a ser configurado de forma correta, especialmente para uma máquina de torneamento. A posição e a orientação do SCU da mesa superior são importantes pois estabelecem uma correspondência entre a posição do Setup e a orientação utilizada na peça FeatureCAM. Isso pode ser entendido de várias maneiras:

• O SCU da mesa superior corresponde à origem do Setup (menos os offsets no diálogo Setup - Informação de Simulação).
• As origens do SCU do Setup (menos os offsets no diálogo Setup - Informação de Simulação) coincidem com o SCU da mesa superior; e as direções X, Y e Z são alinhadas.
• A simulação do FeatureCAM alinha (transforma) a máquina inteira de forma que o SCU da mesa superior esteja alinhado com o setup (menos os offsets encontrados no diálogo Setup - Informação de Simulação). Isto é, a máquina é transformada de forma que +X do SCU da mesa superior esteja alinhado com +X, +Z para +Z do Setup, e a máquina é movida de forma que a origem do setup (menos offsets no diálogo Setup - Informação de Simulação) seja o mesmo ponto que a origem do SCU da mesa superior.

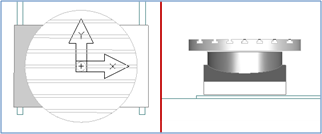

Um exemplo do SCU e sólido utilizados para uma máquina de fresamento é mostrado abaixo:

O SCU para fresamento deve apresentar:

• XY posicionado no centro da mesa
• Z posicionado na mesa superior
• X apontando para a direita
• Z apontando para cima

Para peças 4-eixo indexadas, a combinação da posição da fixação .fm do Setup e a posição da mesa superior deve mover o bloco de forma que o eixo de indexação da peça esteja alinhado com o eixo de rotação da peça. Caso isso não seja verdade, a simulação não pode rotacionar a máquina em torno do eixo de indexação.

Um exemplo do SCU e sólido utilizados para uma máquina de torneamento ou torno/fresa é mostrado abaixo:

O SCU para torneamento deve apresentar:

• XY posicionado no centro do mandril
• Z posicionado na face das garras
• X apontando para cima (ou na direção da ferramenta num torno de barramento inclinado)
• Z apontando para a direita (do eixo principal para o secundário ou contraponta)
