Exercício 3: Adicionar uma camada no topo da superfície

É possível adicionar um recurso de vetor a um mapa que contenha uma superfície 3D. Quando você exibe o mapa em 3D, o Conjunto de ferramentas do AutoCAD Map 3D modela automaticamente o vetor na superfície 3D.

Nota:

Este exercício usa o mapa AnalyzeMap1.dwg criado e modificado nos exercícios anteriores.

Para adicionar estradas ao mapa

1. Clique na guia Iníciopainel DadosConectar.
2. Na janela Conectar dados, em Conexões de dados por provedor, selecione Adicionar conexão SHP.
3. Clique em ao lado do campo Arquivo de origem e acesse a pasta em que foram copiados os arquivos de amostra.
4. Na caixa de diálogo Abrir, selecione ROADS.SHP e clique em Abrir.
5. Na janela Conectar dados, clique em Conectar.
6. Na janela Conectar dados, clique em Adicionar ao mapa.
7. Feche a janela Conectar dados.

Para estilizar as estradas no mapa

1. No Gerenciador de exibição, selecione a camada Estradas e clique em Estilo.
2. No Editor de estilo, clique na estrada Estilo.

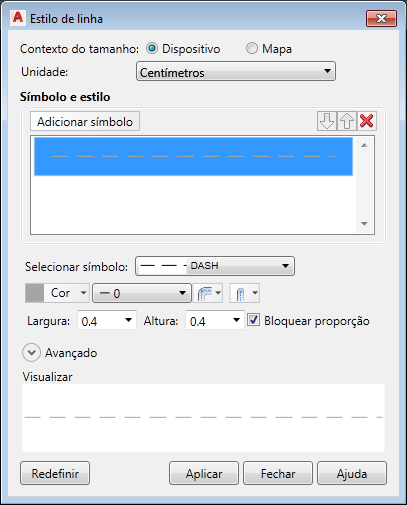

3. Na caixa de diálogo Estilo de linha, altere a Cor para cinza escuro.
4. Para Selecionar símbolo, selecione um padrão tracejado para as linhas.


   Selecione um padrão cinza escuro, tracejado para as estradas.

5. Clique em Aplicar e, a seguir, em Fechar.
6. Feche o Editor de estilo.

Seu mapa agora contém a superfície estilizada e as camadas de estrada.

Para prosseguir neste tutorial, vá ao Exercício 4: Modelar uma camada de lote no topo da superfície.
